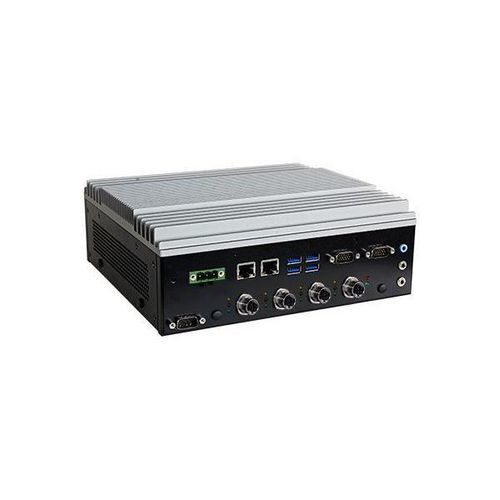

ПК расширение VC500-CMS

настенныйвстроенныйIntel® Core™ 10-го поколения

Обзор продукта

• Высокопроизводительная автомобильная система без вентилятора
• Поддерживает процессоры Intel® Xeon/Core™/Pentium/Celeron 10-го поколения
• 4 порта PoE или 2 порта 10G SFP+
• 1 miniPCIe и 4 порта M.2 слотов для модулей CAN-шины/LTE/5G/WiFi/Storage
• 2KV изолированных 16-битных портов DIO
• Поддерживает M.2 B key 3042/3052 5G-NR модуль с двумя SIM
• Поддержка управления OOB по запросу
• 15-летняя поддержка жизненного цикла CPU до Q1' 34 (на основе дорожной карты Intel IOTG)

Ключевые особенности

• Высокая температура: -20~70°C
• Безвентиляторная конструкция
• Mini PCIe
• Многочисленные расширения
• 15-летняя поддержка жизненного цикла процессора
• DDR4
• Тройной независимый дисплей
• Широкое напряжение: 9~48V DC-in

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация
• UKCA-сертификация
• E-Mark (E24) сертификация

Технические характеристики

• Процессор: Процессоры Intel® Xeon/Core™/Pentium/Celeron 10-го поколения, гнездо LGA 1200. Варианты: Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Чипсет: Чипсет Intel® Q470E, W480E или H420E в зависимости от модели.
• Память: Два слота SO-DIMM (горизонтального типа) с антивибрационной скобой. Двухканальная память DDR4 2933/2666/2400/2133 SDRAM, до 64 ГБ. Поддержка ECC только для процессора Xeon-1270TE.
• BIOS: AMI SPI 256Mbit
• Графика: Intel® UHD Graphics 630 (интегрированная в процессор). Функции: OpenGL 4.5, DirectX 12, OpenCL 2.1. HW декодирование: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Дисплей: Поддержка DP++/DP 1.4, разрешение до 4096x2304 @60Hz для DP, 1 x HDMI с отверстием под замок, 2 x DP порта с отверстием под замок. Тройной дисплей: 1 HDMI + 2 DP++.
• Хранилище: Внешнее: 2 x сменных 2,5" отсека для дисков SATA с замком на задней панели, поддержка RAID 0/1. Внутренние: 1 x слот M.2 2280 M Key, поддерживает устройства 2242, 2260 и 2280 и NVME SSD, сигнал PCIe x4 и SATA, поддержка функции загрузки.
• Аудио: Realtek ALC888. Интерфейс: 1 x Mic-in и 1 x Line-in (фронтальный), 1 x Line-out, 1 x Mic-in и 1 x Line-in с 3,5-мм аудиоразъемами (фронтальный вход/выход).
• Ethernet: 1 x Intel® i219LM с поддержкой iAMT11.0 (только Core i7/i5), 1 x Intel® i210IT. Передний вход/выход: 2 порта RJ45 GbE.
• Светодиодные индикаторы: 1 x активность хранилища (красный), 1 x состояние питания (желтый), 2 x программируемые индикаторы общего назначения (зеленый, синий).
• Передний вход/выход: Ethernet: 2 x порта RJ45 GbE. Последовательный: 1 x DB-9 RS232 порт (COM 5). USB: 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Аудио: 1 x линейный выход, 1 x микрофонный вход и 1 x линейный вход с 3,5-мм аудиоразъемами. DIO: 2 x Изолированный порт DIO с 2 x DB-15 разъемами (Q470E/W480E), поддерживает 8-битный DI и 8-битный DO с изоляцией 2KV. Антенна: 2 антенных отверстия. Вход постоянного тока: 3-контактный разъем клеммной колодки. OOB: дополнительный порт RJ45 для управления OOB. PoE/10G: 4 порта 802.11af PoE на разъемах RJ45 или M12 X-coded, макс. 15,4 Вт (со стороны PSE) или 2 порта 10G на SFP+ на базе Ethernet-контроллера Intel X710-BM2 (Q470E/W480E).
• Задние входы/выходы: Последовательные: 4 x DB-9 RS232/422/485 порта по выбору BIOS (COM 1/2/3/4). USB: 4 x USB 3.1 Gen2. Дисплей: 2 x DP++ порта, 1 x HDMI порт. Кнопки: 1 x кнопка питания, 1 x кнопка сброса. Переключатель: 2-контактный дистанционный переключатель. Антенна: 2 x отверстия для антенны. SIM: 3 x доступных слота SIM с крышкой на кронштейне. CANBus: 2 x порта DB-9 для шины CAN (опционально).
• Боковые входы/выходы: Антенное отверстие: 2 x антенных отверстия на правой стороне, 2 x антенных отверстия на левой стороне.
• Внутренние входы/выходы: Последовательные: 1 x 2x5-контактный блок-заголовок для RS232. Mini PCIe: 1 x слот mini PCIe с держателем SIM на лицевой панели, поддержка WiFi/BT/LTE или модуля шины CAN. M.2: Всего 3 x M.2 (1 x 2230 E-ключ (PCIe x1 и USB2.0), 1 x 3042/3052 B-ключ (USB3.0 и PCIex1) с двумя слотами SIM на лицевой панели, 1 x 2242/2280 M-Key-слот (PCIe gen3 x4 и SATA) с поддержкой памяти Intel® Optane и NVMe).
• Охлаждение: Пассивное охлаждение (без вентилятора)
• Защита: Поддерживает dTPM2.0 по умолчанию (отключается настройками BIOS), дополнительно поддерживается fTPM2.0 (Q470E/W480E).
• Аппаратный монитор: Поддержка 3-осевого фемтоакселерометра, выбираемая пользователем шкала ±2g/±4g/±8g/±16g, поддержка определения ориентации 6D/4D, определение свободного падения, определение движения, переход в спящий режим и возврат в спящий режим.
• Питание: Тип: 3-контактный разъем 3W3 (Q470E/W480E), 3-контактный клеммный блок (H420E). Питание: Широкий диапазон 9~50 В постоянного тока с управлением питанием (задержка включения/выключения) и зажиганием.
• Поддержка ОС: Microsoft: Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux: Ubuntu Linux 20.04.
• Окружающая среда: Рабочая температура: от -20°C до 70°C (без турбонаддува и дросселирования). Температура хранения: от -40°C до 85°C. Относительная влажность: от 10% до 95% (без конденсации).
• Механизм: Конструкция: Металл + Алюминий. Крепление: Настенное крепление. Размеры (Ш x В x Г): 235 x 87,5 x 221 мм (без учета монтажного кронштейна). Вес: 5,5 кг. Цвет: черный и серебристый.
• Стандарты и сертификаты: Удар: MIL-STD-810G Method 516.6, Procedure 1, OP: 10G 11ms, Non-OP: 40G 11ms (тестировался на SSD, HDD не поддерживается). Вибрация: MIL-STD-810G Метод 514.6C-3, Категория 4 Композитное колесное транспортное средство Таблица 514.6C-VI. Сертификаты: FCC, E-Mark (E24), CE, RoHS, UKCA.
• Комплектация: 1 системный блок VC500-CMS, 1 разъем питания, 1 монтажный кронштейн, 1 адаптерный кабель 3W3.
• Страна происхождения: Тайвань

Информация для заказа Название модели | Номер детали | Описание VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, питание: разъем 3pin 3W3 VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, питание: разъем 3pin 3W3 VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, питание: разъем 3pin 3W3 VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, питание: 3-контактный клеммный блок VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, питание: 3-контактный клеммный блок VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, питание: 3-контактный клеммный блок Дополнительные элементы 2.5" SSD, M.2 SATA SSD, память, комплект модулей WiFi/BT, комплект модулей LTE, комплект модулей 5G, кабель M12, модуль шины CAN, кабель выключателя питания, адаптер питания Характеристики / Технические характеристики

• Безвентиляторная бортовая система
• Поддержка Intel® Xeon/Core™/Pentium/Celeron 10-го поколения
• DDR4 до 64 ГБ
• Множество вариантов PoE/10G SFP+
• Широкая поддержка температуры и напряжения
• Многочисленные слоты расширения (miniPCIe, M.2)
• Тройной независимый дисплей
• Обширные сертификаты (RoHS, CE, FCC, UKCA, E-Mark)
• Долгосрочная поддержка жизненного цикла
