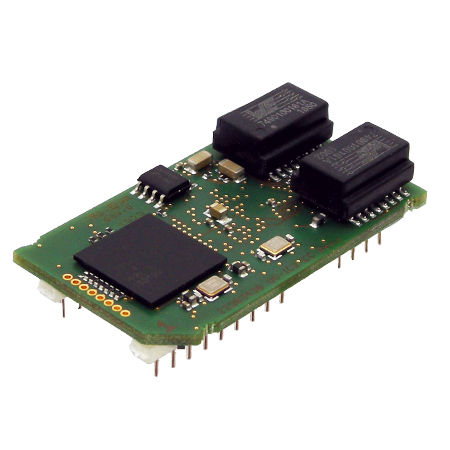

Коммуникационный модуль EtherCAT UNIGATE IC2-EtherCAT

для передачи данныхпрограммируемый

Мощные узлы шины "все-в-одном" UNIGATE IC2 основаны на технологии процессора ARM Cortex-M4 и, таким образом, обеспечивают значительный скачок производительности по сравнению с проверенной серией UNIGATE IC от Deutschmann. UNIGATE IC2, состоящий из микроконтроллера, флэш-памяти, оперативной памяти и всех других компонентов, таких как оптосоединитель и драйвер шины, поставляется в 32 DIL-корпусе, занимающем площадь 25 мм x 45 мм. Встроенное решение может быть подключено через интерфейс UART к микроконтроллеру терминального устройства или работать в автономном режиме. Аппаратная разработка сводится к интеграции разъема IC2 и разъемов, специфических для шины. Мощные узлы шины "все-в-одном" могут быть запрограммированы с помощью скриптового языка, разработанного Deutschmann Automation. Таким образом, могут быть отображены более сложные приложения, которые не могут быть представлены через чистую конфигурацию. Разработчик протокола является бесплатным инструментом для генерации скриптов. Он прост в использовании и специально оптимизирован для обмена данными по шине. Скрипты работают на всех вариантах UNIGATE IC2. Данные UNIGATE IC2-EtherCAT: - Поддержка CoE (CANopen over Ethernet) - 100 Мбит/с полный дуплекс - Изолированный EtherCAT-интерфейс - До 512 байт входных и 512 байт выходных данных - UART до 6 Мбод - Скорость передачи данных по шине SPI в режиме ведущего: 12 Мбит/с - Скорость передачи данных по шине SPI в режиме Slave: 10 Мбит/с
