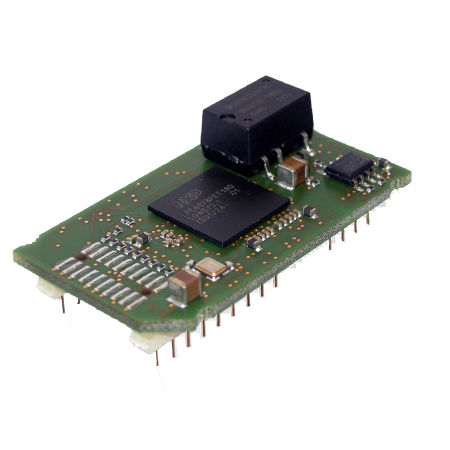

Коммуникационный модуль PROFIBUS UNIGATE IC2-PROFIBUS

для передачи данныхпрограммируемый

Мощные узлы шины "все-в-одном" UNIGATE IC2 основаны на технологии процессора ARM Cortex-M4 и, таким образом, обеспечивают значительный скачок производительности по сравнению с проверенной серией UNIGATE IC от Deutschmann. UNIGATE IC, состоящая из микроконтроллера, флэш-памяти, оперативной памяти и всех других компонентов, таких как оптосоединитель и драйвер шины, поставляется в 32 DIL-корпусе, занимающем площадь 25 мм x 45 мм. Встроенное решение может быть подключено через интерфейс UART к микроконтроллеру терминального устройства или работать в автономном режиме. Аппаратная разработка сводится к интеграции разъема IC и разъемов, специфических для шины. Мощные узлы шины "все-в-одном" могут быть запрограммированы с помощью скриптового языка, разработанного Deutschmann Automation. Таким образом, могут быть отображены более сложные приложения, которые не могут быть представлены через чистую конфигурацию. Разработчик протокола является бесплатным инструментом для генерации скриптов. Он прост в использовании и специально оптимизирован для обмена данными по шине. Скрипты работают на всех вариантах UNIGATE IC. Данные UNIGATE IC2-PROFIBUS: - Полный PROFIBUS-DP-ведомый интерфейс - Автоматическое распознавание скорости передачи данных (9600 бит/с - 12 Мбит/с) - Поддерживаются DPV0, DPV1 и DPV2 - Изолированный интерфейс PROFIBUS - Общий GSD-файл - До 244 байт на входе и до 244 байт на выходе (общая длина данных 488 байт) - UART до 7,5 Мбод - Скорость передачи данных по шине SPI в режиме ведущего: 12 Мбит/с - Скорость передачи данных по шине SPI в режиме Slave: 10 Мбит/с
