Коммуникационный модуль ProfiNet UNIGATE IC-PROFINET

2 портадля передачи данныхпрограммируемый

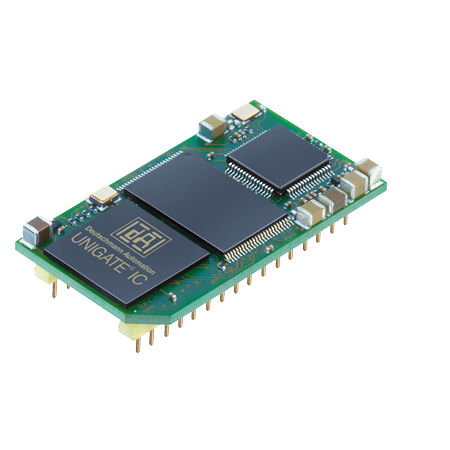

Мощный шинный узел "все-в-одном Предварительно сертифицированные встроенные интерфейсы связи могут быть непосредственно интегрированы в электронику терминального устройства. Изменение встроенного программного обеспечения терминального устройства не требуется. UNIGATE IC, состоящая из микроконтроллера, флэш-памяти, оперативной памяти и всех других компонентов, таких как оптосоединитель и драйвер шины, поставляется в 32 DIL-корпусе, занимающем площадь 25 мм x 45 мм. Встроенное решение может быть подключено через интерфейс UART к микроконтроллеру терминального устройства или работать в автономном режиме. Аппаратная разработка сводится к интеграции разъема IC и разъемов, специфических для шины. Шинные узлы могут быть запрограммированы с помощью скриптового языка, разработанного Deutschmann Automation. Таким образом, могут быть отображены более сложные приложения, которые не могут быть представлены через чистую конфигурацию. Разработчик протокола является бесплатным инструментом для генерации скрипта. Он прост в использовании и специально оптимизирован для обмена данными по шине. Скрипты работают на всех вариантах UNIGATE IC. Данные UNIGATE IC-PROFINET - - Полный интерфейс PROFINET IO Устройство (ведомый) - - 100 Мбит/с полный дуплекс - - 32-битный микропроцессор для быстрого времени отклика - - Изолированный интерфейс PROFINET - - 1 исполнение порта со встроенным трансформатором - - 2-портовое исполнение со встроенным коммутатором (например, для последовательного соединения) - - До 1440 байт входных и 1440 байт выходных данных - - UART до 520 кБод
