Завинчивающее устройство с дистанционным управлением MULTI

автоматизированноеуправляемое с помощью ПКмодульное

Обзор
MULTI — модульная многоспиндельная система затяжки, предназначенная для компактных участков и установки на станок. Поддерживает удалённое управление и трассируемость через платформу CONNECT и обеспечивает управление от 1 до 40 шпинделей (синхронно или независимо).

Предназначено для

• Компактных сборочных участков и интеграции в оборудование
• Высокоплотных многоточечных операций затяжки
• Централизованного управления процессами и трассируемости

Ключевые преимущества

• Снижение занимаемой площади и упрощение кабельной схемы
• Обеспечение непрерывности производства за счёт быстрого перезапуска и горячей замены инструмента
• Централизованное управление активами и результатами затяжки через CONNECT

Основные характеристики

• Модульная архитектура: масштабируемость от 1 до 40 шпинделей
• Компактный размер: пример 0,2 м²; менее 1 м для конфигурации 4x10
• Быстрый перезапуск: перезапуск узла станции примерно за 30 с
• Горячая замена инструмента: M-Drive обеспечивает ~6 с
• Оптимизированное кабельное управление для упрощения монтажа и обслуживания
• Интеграция с CONNECT для удалённого управления и трассируемости

Компоненты системы (обзор)

• M-PowerBox: компактный блок питания «всё-в-одном», вход 380–480 V / 3~; до 4 блоков в цепочке для синхронизации до 4x10 инструментов
• M-ModuRack: централизованная распределительная платформа питания, связи и безопасности для сокращения кабелей
• M-SafetyBox: ядро управления безопасностью и точка подключения к CONNECT; выход 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, поддержка безопасности по полевым шинам (напр. ProfiSafe)

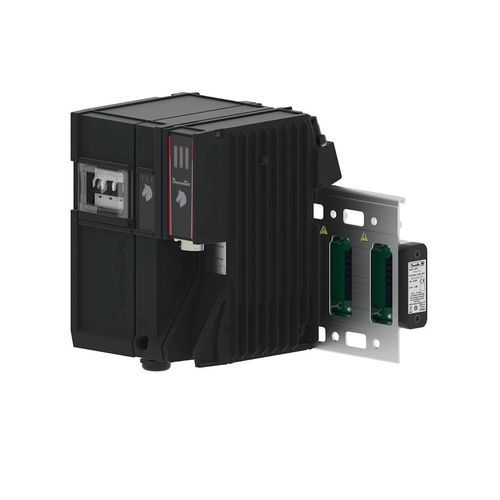

• M-Drive: управление фиксированными шпинделями Desoutter EFM; бесшумное охлаждение, фронтальный доступ к кабелю инструмента, обслуживание одним винтом, горячая замена ~6 с
• Шпиндели EFM: диапазон 1–2000 Nm для высокой точности и повторяемости

Трассируемость и качество
MULTI использует CONNECT для регистрации живых результатов (крутящий момент, угол, кривые), передачи/хранения данных и автоматических NOK-процессов. Поддерживаемые стратегии: момент, угол, анализ кривых, обнаружение усадки и точек текучести для сложных сборок.

Сценарии применения и адаптивность

• Компактные ячейки с коботами и станционные решения, монтируемые на машину
• Сборка колес/трансмиссий и другие задачи с высокой плотностью затяжки
• Масштабируемые установки с интегрированной безопасностью и централизованным управлением процессом

Технические характеристики

• Модель: MULTI
• Поддерживаемые шпиндели: 1–40 (модульно)
• Пример занимаемой площади: ~0,2 м² (4x10 < 1 м)
• Время перезапуска: ~30 с (узел станции)
• M-PowerBox: 380–480 V / 3~; последовательное подключение до 4 блоков
• M-SafetyBox: выход 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, поддержка полевых шин безопасности
• M-Drive: бескулеровое охлаждение, фронтальный доступ к кабелю, горячая замена ~6 с
• Диапазон EFM: 1–2000 Nm
• Платформа: CONNECT для управления активами, трассируемости и интерфейса обслуживания
