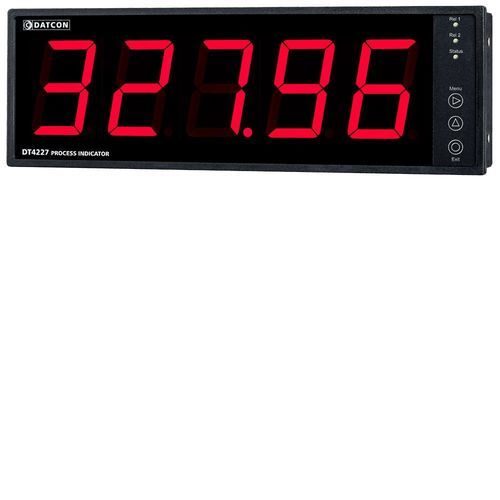

Индикатор положения DT4227 Ptxx

для измерения температурысопротивленияцифровой

Характеристики

• Входы для датчика Pt100 / Pt500 / Pt1000 или резистора / потенциометра 0–500 Ω / 0–5 kΩ
• Подключение 2, 3 или 4‑проводное; при 3/4‑проводном подключении компенсируется сопротивление проводов
• 5‑разрядный красный 7‑сегментный LED‑дисплей, высота символа 57 мм, регулировка яркости
• Обновление дисплея выбирается от 0.01 до 2.0 с; разрешение 0.1 °C
• 2 программируемых реле границ SPST (NO); несколько режимов работы
• Настройка с помощью передней панели или через USB‑mini с использованием одностраничного ПО
• Панельный прибор 288 × 96 × 78 мм, глубина установки <80 мм; передняя панель IP52 / задняя IP20

Описание продукта

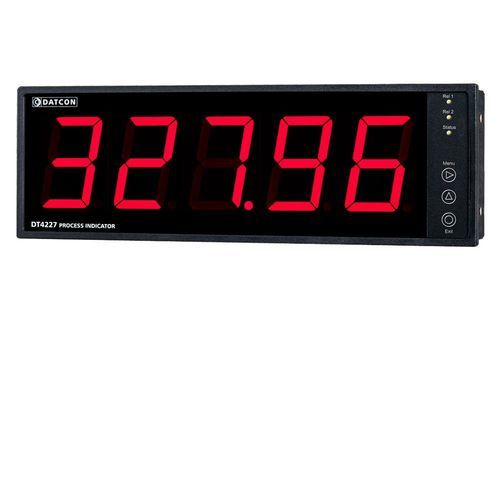

Индикатор процесса DT4227 Ptxx измеряет и отображает температуру от датчиков Pt100 / Pt500 / Pt1000, а также значение подключённого резистора или положение движка потенциометра. Для измерения сопротивления доступны два диапазона (0–500 Ω и 0–5 kΩ). Поддерживаются подключения 2, 3 и 4 проводами; при 3/4‑проводном подключении влияние сопротивления проводов отсутствует.

5‑разрядный LED‑дисплей обеспечивает хорошую читаемость на расстоянии благодаря высоте символа 57 мм и регулируемой яркости. Параметры работы настраиваются через простое меню на передней панели или через USB‑mini с помощью поставляемого одностраничного программного обеспечения. Настраиваемые параметры: выбор входного диапазона, усреднение сигнала, масштабирование, скорость обновления дисплея, яркость, значения границ и режимы работы реле.

Два свободно программируемых релейных выхода (SPST NO) позволяют реализовать функции сигнализации или управления с выбором режима работы.

Варианты питания

• DT4227 Ptxx: 24 VDC ± 10%
• DT4227 Ptxx PS: 230 V AC/DC ± 10%

Технические характеристики
Безопасность: клеммы ввода, вывода и питания разнесены и соответствуют требованиям MSZ EN 61010-1. Степень загрязнения 2, категория измерений II.

• Модель: DT4227 Ptxx
• Входы: датчик Pt100 / Pt500 / Pt1000 или резистор / потенциометр (0–500 Ω, 0–5 kΩ)
• Подключение: 2 / 3 / 4‑проводное
• Диапазон измерений: -200 до +800 °C (датчик) или 0–5 kΩ (резистор)
• Разрешающая способность: 0.1 °C
• Точность: <0.05% (ta = 23 °C ± 2 °C)
• Время измерения: 12 / 60 / 100 / 200 / 300 / 500 ms
• Дисплей: 5‑значный (положит.) / 4‑значный (отриц.), 7‑сегментный LED, 57 mm, красный
• Обновление дисплея: выбирается 0.01–2.0 с; яркость регулируется
• Индикаторы: 2 индикатора состояния реле (жёлтые)
• Реле: 2 × SPST (NO), номинал контактов 30 VDC 3 A / 240 VAC 3 A
• Ручное управление: 3 кнопки на передней панели
• Конфигурация: разъём USB‑mini; рекомендуется USB 3.0; настройка через ПО
• Потребление: 3 W (24 VDC) или 5 VA / 3.5 W (230 V AC/DC)
• Габариты: 288 × 96 × 78 mm; монтажная глубина <80 mm
• Подключение: съёмный винтовой клеммник, кабель до 2.5 mm²
• Температура эксплуатации: 0 до +60 °C (опция -20 до +60 °C)
• Температура хранения: -25 до +70 °C
• Относительная влажность: до 90% без конденсации
• Место установки: шкаф
• ЭМС: EN 61326-1 (промышленная среда); уровень шума Группа 1 Класс B
• Степень защиты: передняя панель IP52, задняя IP20
• Вес: 0.7 kg
