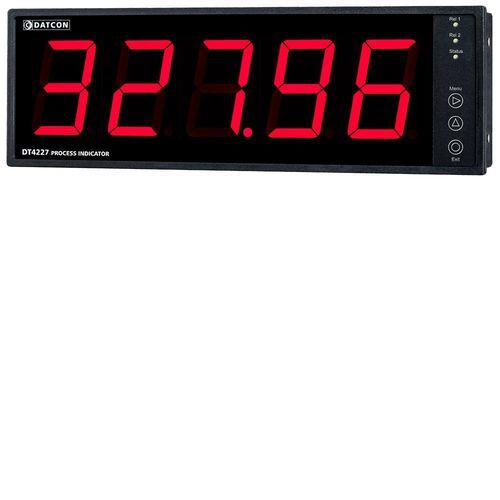

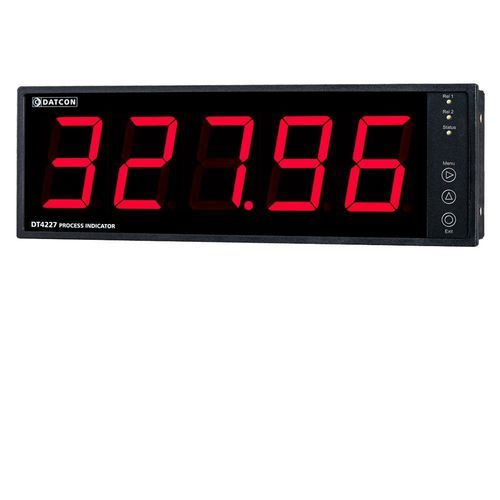

Индикатор для процесса DT4227 RS4

LED7 сегментовс 5 цифрами

Ключевые характеристики

• Интерфейс RS485 с протоколом Modbus RTU (slave)
• Большой 5-значный 7-сегментный LED дисплей, высота символа 57 мм
• Регулируемая яркость и опция мигания для цифр или сообщений
• Настройка с передней панели кнопками или через USB-mini порт с одностраничной программой конфигурации
• Два программируемых релейных выхода SPST, несколько режимов ограничения
• Питание: 24 VDC ±10% (DT4227 RS) или 230 V AC/DC ±10% (DT4227 RS PS)
• Панельный прибор 288 × 96 мм, глубина установки <80 мм; защита: передняя IP52, задняя IP20

Описание продукта
DT4227 RS4 — индикатор процесса для отображения знаковых числовых значений и коротких текстовых сообщений, передаваемых по линиям связи. В числовом режиме отображаются значения от -9999 до 99999; ведущие нули можно скрыть, доступно мигание индикатора. В режиме сообщений возможно отображение короткого текста (например, Start, Stop, End, Error) в наборе символов 7-сегментного дисплея; символы можно мигать индивидуально или одновременно. Несколько приборов могут работать на шине RS485. Параметры связи настраиваются; максимальная скорость 9600 Baud.

Прибор имеет два программируемых релейных выхода SPST для сигнализации или управления. Настройка выполняется через простое меню на передней панели или через USB-mini порт с одностраничной программой конфигурации (рекомендуется USB 3.0). Параметры защищены двухуровневым паролем.

Технические характеристики

• Безопасность: входные, выходные и силовые клеммы разъединены (соответствует MSZ EN 61010-1)
• Степень загрязнения: 2; категория измерений: II
• Скорости связи: 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud; проверка чётности: чет/нечет/без; стоп-биты: 1
• Релейные выходы: 2 × SPST NO; номинал контактов: 30 VDC 3 A / 240 VAC 3 A
• Диапазон отображения: 5 знаков (+ значения), 4 знака (- значения), знак, десятичная точка; цвет: красный
• Индикаторные светодиоды: 2 статуса реле, 1 статус связи (жёлтый)
• Органы управления: 3 кнопки на фронтальной панели; порт конфигурации: USB-mini (рекомендуется USB 3.0)
• Потребление: 3,5 W / 3 VA; рабочая температура: 0 … +60 °C (по запросу -20 … +60 °C)
• Температура хранения: -25 … +70 °C; относительная влажность до 90% без конденсации
• Установка: шкаф; корпус: панельный прибор; подключение: съемная винтовая клемма (макс. 2,5 mm²)
• Габариты: 288 × 96 × 78 mm (Ш × В × Г); масса: 0.7 kg; EMC: EN 61326-1
