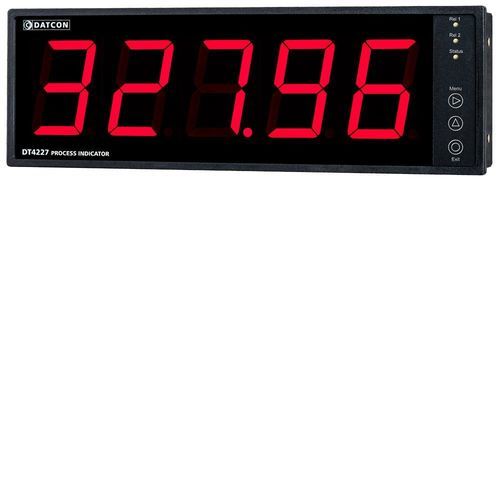

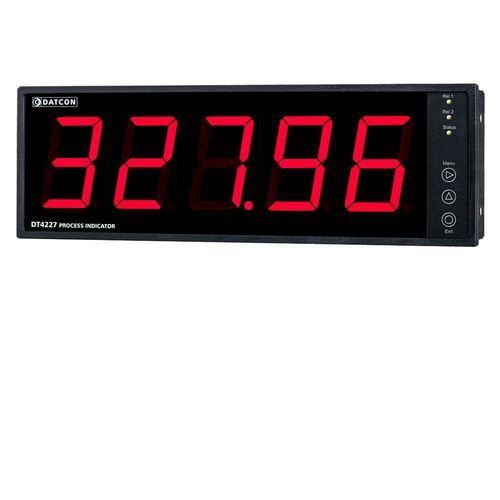

Индикатор для процесса DT4227 UI

токапостоянного напряжениятоковая петля

Характеристики продукта

• Диапазоны аналогового входа: 0-20 мА / 4-20 мА / 0-10 В / 2-10 В / 0-5 В
• Отображение в физических единицах с пользовательским масштабированием
• Большой 5-значный светодиодный дисплей, высота символа 57 мм, регулируемая яркость
• Питание 20 VDC для пассивных передатчиков 4-20 мА (20 мА предоставлено, макс. 25 мА)
• Два программируемых релейных выхода (2 × SPST NO)
• Настройка через кнопки на передней панели или через USB с бесплатным ПО
• Варианты питания: 24 VDC ±10% (DT4227 UI) или 230 V AC/DC ±10% (DT4227 UI PS)
• Панельный прибор 288 × 96 мм, глубина установки <80 мм, передняя панель IP52 / задняя IP20

Описание продукта
Индикатор процесса DT4227 UI преобразует аналоговые сигналы измерительных преобразователей в масштабированные показания в физических единицах для установки в шкаф. Любой диапазон отображения может быть назначен выбранному диапазону входного сигнала. Устройство оснащено 5-значным LED-дисплеем высотой 57 мм, читаемым на расстоянии, с регулируемой яркостью и индикаторами состояния пределов. Выход питания 20 VDC предназначен для питания пассивных 4-20 мА передатчиков. Два программируемых релейных выхода обеспечивают управление по пределам с выбором режимов работы. Настройка выполняется тремя кнопками на передней панели или через USB-mini порт и одностраничную программу настройки для быстрой пусконаладки. Доступны две опции питания для соответствия DC и AC установкам в шкафу.

Технические характеристики

• Безопасность: клеммы входа/выхода и питания разделены (соответствует MSZ EN 61010-1)
• Степень загрязнения: 2; Категория измерений: II
• Характеристики входа: постоянный ток или постоянное напряжение
• Диапазоны измерений: 0-20 мА / 4-20 мА / 0-10 В / 2-10 В / 0-5 В
• Возможность перегрузки: ±50 мА (вход тока), ±200 В (вход напряжения)
• Времена измерения: 12 / 60 / 100 / 200 / 300 / 500 мс
• Точность: <0.05% (Ta = 23 °C ±2 °C)
• Температурная зависимость: ±25 ppm/°C (макс.)
• Выходы: 2 × SPST NO релейные контакты; контактная нагрузка 30 VDC/3 A или 240 VAC/3 A
• Питание передатчика: 20 VDC @ 20 mA (25 mA макс.)
• Дисплей: 5 знаков LED (положительные значения 5 знаков, отрицательные 4 знака), высота символа 57 мм
• Время обновления дисплея: 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 с
• Ручное управление: 3 кнопки на передней панели; порт конфигурации: USB-mini (рекомендуется USB 3.0)
• Потребление: 3 W (24 VDC); 5 VA / 3.5 W (230 V)
• Рабочая температура: 0 до +60 °C (по запросу -20 до +60 °C); Температура хранения: -25 до +70 °C; Влажность: 90% без конденсации
• Место установки: шкаф; Корпус: панельный прибор; Подключение: съемный винтовой клеммник (макс. кабель 2.5 mm²)
• Габариты (Ш×В×Г): 288 × 96 × 78 мм; Масса: 0.7 кг; Степень защиты: передняя панель IP52, задняя IP20
• ЭМС: EN 61326-1 (помехоустойчивость для промышленных районов, излучение Группа 1 Класс B)
