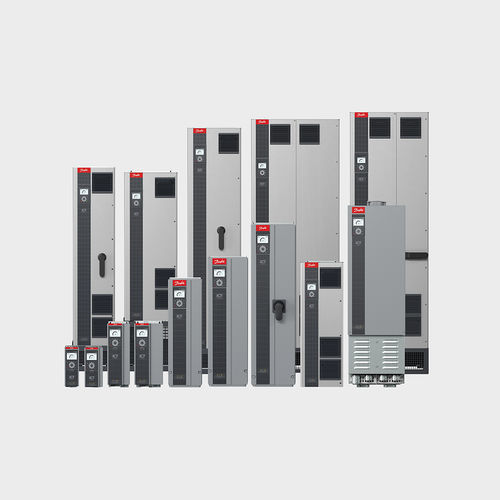

Индукционный вариатор скорости iC7-HVACR

с постоянными магнитаминапольныймонтаж на стену

Обзор
Какими бы ни были требования вашей системы, iC7-HVACR сможет их удовлетворить. iC7-HVACR — следующее поколение преобразователей частоты (VFD) для HVAC-приложений, разработанное для обеспечения надежной работы и энергоэффективного управления в коммерческих HVACR-системах. Модульная платформа управления позволяет гибко расширять функционал и упрощает модернизацию существующих установок.

Вариант ULH
Вариант iC7-HVACR ULH — это HVAC-привод с ультранизкими гармониками, задающий новый стандарт в снижении гармоник, обеспечивая более чистое питание и продление срока службы оборудования.

Питание и диапазон мощностей
Стандартные приводы: 3 x 380-480 V AC — 1,1 – 710 кВт
Ультранизкогармонические (ULH) приводы: 3 x 380-480 V AC — 22 – 160 кВт

Ключевые особенности

• Очень компактная конструкция экономит место и снижает потребности в охлаждении в энергоэффективных HVAC-системах
• Аппаратная кибербезопасность с встроенным крипточипом для шифрования передачи данных и защиты от несанкционированного доступа
• Интеллект, адаптированный для HVACR, с дополнительными датчиками, аналитикой и возможностями подключения
• Соответствие EMC с встроенным EMC-фильтром (категории C1, C2 и C3)
• ULH-варианты обеспечивают снижение гармоник с очень низким THDi (< 3–5 %), защищая оборудование от перегрева и сбоев
• Интегрированные двойные Ethernet- или RS-485-порты; поддержка BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) до SIL3 / Performance Level e (PLe) в стандартной комплектации
• Множество встроенных датчиков и функций калибровки для повышения точности управления
• Интегрированный мониторинг на основе состояния (CBM) для прогнозного обслуживания и максимизации времени безотказной работы
• Эффективное тепловое управление с использованием заднего канального охлаждения для удаления до 90% тепловых потерь машинной комнаты
• Совместим с асинхронными (IM) и синхронными с постоянными магнитами (PM) двигателями
• Поддержка виртуальных моделей для моделирования среды привода или преобразователя с целью ускорения разработки и снижения рисков

Применение и установка
Оптимизирован для настенного, шкафного или напольного монтажа. Является ключевым компонентом энергоэффективных HVAC-систем в коммерческих зданиях и подходит для установок с жесткими требованиями к качеству питания или ограничениям по гармоникам.

Документы и ресурсы
Доступные технические документы включают листы данных, руководства по выбору, ULH-листы и руководства по проектированию, специфичные для семейства iC7-HVACR; доступны программные инструменты и конфигураторы для настройки и заказа вариантов продукта.

Технические характеристики

• Семейство продуктов: iC7-HVACR (включая ULH-варианты с ультранизкими гармониками)
• Питание: 3 x 380–480 V AC
• Диапазон мощностей (стандарт): 1,1 – 710 кВт
• Диапазон мощностей (ULH): 22 – 160 кВт
• Снижение гармоник (ULH): THDi типично < 3–5 %
• EMC: встроенный фильтр для категорий C1, C2 и C3
• Безопасность: Safe Torque-Off (STO) до SIL3 / PLe
• Подключение: интегрированный двойной Ethernet или RS-485; поддержка BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Охлаждение: заднее каналовое охлаждение для удаления до 90% тепловых потерь машинной комнаты
• Безопасность: аппаратная кибербезопасность с крипточипом для шифрования передачи данных
• Датчики: множественные интегрированные датчики и калибровка для повышения точности управления
• Мониторинг: интегрированный мониторинг на основе состояния (CBM)
• Типы установки: настенный, шкафный, напольный
• Промышленный IoT: поддерживает подключенную и защищенную работу через промышленные стандарты интерфейсов
