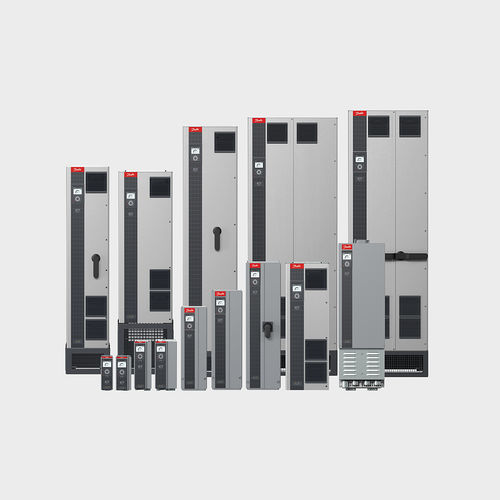

Вариатор частоты с широтно-импульсной модуляцией iC7-Aqua

трехфазовыйс векторным управлениемModbus

Обзор
iC7-Aqua — преобразователь частоты (VFD) следующего поколения, разработанный специально для водных и очистных применений с целью оптимизации управления насосами, повышения производительности системы, снижения механических нагрузок и обеспечения существенной экономии энергии. Поддерживает муниципальное водоснабжение, очистку сточных вод, опреснение и промышленную очистку воды. Линейка включает стандартные и ULH (Ultra Low-Harmonic) версии для чувствительных электросетей.

Ключевые преимущества

• Существенная экономия энергии: регулирование скорости насоса в соответствии с реальной потребностью системы снижает энергопотребление (например, уменьшение скорости примерно на 20% может привести к значительной экономии).
• Снижение механического износа: плавный запуск/остановка снижает гидроудар и механические нагрузки на трубы, клапаны и насосы.
• Улучшение управления процессом: поддержание постоянного давления, расхода или уровня воды с высокой точностью.
• Встроенная защита насосов: функции обнаружения сухого хода, обнаружения конца характеристики и режим заполнения трубопровода/плавный пуск обратного клапана защищают насосы и трубопроводы.
• Версии ULH: ультранизко-гармонические приводы для установок с жесткими требованиями по искажению гармоник (защищают чувствительное оборудование и могут исключить необходимость дополнительной коррекции cosφ).
• Бесшовная интеграция: встроенные опции fieldbus и современная связь для простоты интеграции в системы автоматизации.

Как работает VFD на насосе

• Преобразователь управляет скоростью насоса, чтобы соответствовать требованиям по расходу/давлению, вместо работы на фиксированной полной скорости.
• Регулируя скорость, привод снижает энергопотребление, уменьшает механические нагрузки и улучшает эксплуатационный контроль.

Напряжение питания и диапазон мощности
Стандартные приводы: 3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
ULH-приводы: 380-480 V AC … 22-160 kW (30-250 hp)

Варианты и целевое применение

• Стандартный iC7-Aqua: общие насосные применения с полным набором функций защиты, оптимизации энергии и системного управления.
• iC7-Aqua ULH (Ultra Low-Harmonic): для применений с чувствительными сетями или строгими ограничениями по гармоникам; обеспечивает чистый профиль питания и поддерживает низкий THDi.

Основные характеристики — управление, безопасность и удобство

• Специализированная защита насосов и приложений: обнаружение сухого хода, обнаружение конца характеристики, режим заполнения трубопровода и плавный пуск обратного клапана для исключения гидроудара.
• Мониторинг состояния: встроенный мониторинг обмотки статора двигателя, вибрации и огибающей нагрузки для ранних предупреждений и сокращения простоя.
• Экономия энергии и затрат: компенсация потока, режим сна, контроллер мультинасосов, Automatic Energy Optimization (AEO) и Automatic Motor Adaptation (AMA) для улучшения эффективности при частичной нагрузке.
• Интуитивная наладка и эксплуатация: графическая панель управления с крупным дисплеем, помощники настройки и инструменты MyDrive® Suite (мониторинг, параметризация, отладка).
• Бесшовная интеграция и безопасность: встроенные опции fieldbus (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), аппаратный уровень кибербезопасности и интегрированная функциональная безопасность (STO), соответствующая высоким требованиям безопасности.

Специфические преимущества ULH (Ultra Low-Harmonic)

• Поддерживает суммарные гармонические искажения тока (THDi) обычно < 3% при полной нагрузке (и низкие значения при частичной), снижая помехи в энергосети.
• Может достигать коэффициента мощности 1.0, что потенциально исключает необходимость внешней коррекции коэффициента мощности.
• Компактная полностью интегрированная конструкция в одном блоке упрощает монтаж и снижает потребность в чрезмерном подборе компонентов системы (трансформаторы, ячейки).

Документация и инструменты (выборочно)
Доступна исчерпывающая продуктовая документация, технические описания, руководства по проектированию и программные инструменты для конфигурации, установки, мониторинга и интеграции серии iC7-Aqua.

Технические характеристики / параметры

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
