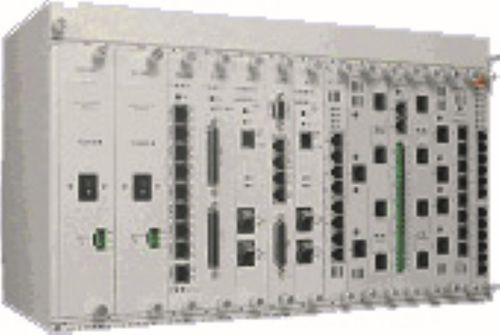

Мультиплексор PDH HX9500R

HX9500R-6U - это модульная система с интегрированными функциями мощной системы HX9400R SDH/SONET и универсального мультиплексора TDM/PDH QX3440. HX9500R-6U оснащен 2 платами CPU/Aggregates, которые поддерживают 2 кольца STM4-1/OC12-3. Эта карта объединяет кросс-коннектор SDH/SONET VCxx со скоростью 4,9 Гбит/с и кросс-коннектор DACS или IT со скоростью 42 Мбит/с. В HX9500R используются стандартные карты HX9400R (STMx/OCx, E1/T1, E3/DS3, FE/GE) и все карты QX3440 на 1 и 2 слота (E1/T1, голос, аналог, Vxx, RS232, сухие контакты.....). HX9500R - это компактное решение для узлов малого/среднего размера для распределения IP/голоса/видео/SCADA по каналам SDH/SONET со скоростью 622 Мбит/с или 2 x 622 Мбит/с. Возможность интеграции оборудования QX3440, HX9400 и HX9500 в одну сеть позволит оптимизировать затраты на оборудование и детали обслуживания. В HX9500R можно интегрировать следующие карты: 4 трибутарные карты NG SDH/SONET: Каждый E1, T1, E3 или DS3, передаваемый этими картами, не зависит от тактовой частоты. Порты Ethernet/Gigabit Ethernet передаются в режиме EoS (Ethernet over SDH или SONET) со скоростью n VC12 или n VC3 или n VC4 до 4 VC4. 1 трибутар STM-4 (OC-12) MSP 1+1, 6 STM-1 (OC-3) трибутарий MSP 1+1, 3 STM-1 (OC-3) кольцо SNCP, 2 X 63 порта E1/T1, 3 x 3 порта E3/T3, 4 x 8 x10/100BaseT или 4 Gigabit Ethernet с функциями коммутатора уровня 2 . 6 трибутарных плат TDM/PDH с индивидуальной синхронизацией. Трафик Ethernet передается в EoPDH с режимом PPP или HDLC со скоростью n 64 Кбит/с или в стандартном MLPPP через 4 E1/T1 (8 Мбит/с). Каждая карта может быть : 4 E1/T1 или 3 E1 с защитой SNCP-PDH 64k, 8 аналоговых E&M 2W/4W, 12 голосовых FXS, 12 голосовых FXO, 2 канала G.SHDSL (2 Вт), 4 канала G.SHDSL (1 Вт), Омнибусная карта,
