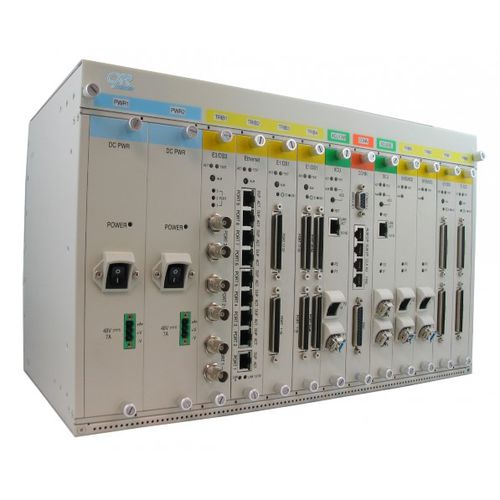

Мультиплексор PDH HX9400R

Эта система эволюционирует до STM16 / OC48 и может работать в режиме SDH или SONET в зависимости от выбора программного обеспечения и трибутарных карт. Эта модульная система высокой плотности может быть сконфигурирована с двумя агрегированными кольцами STM1-4/OC3/12, до 3 подколец STM1/OC12 SNCP/UPSR, или 6 STM1/OC12 MSP (1+1) или 1 STM4/OC12 MSP (1+1). Обеспечивается полное кросс-соединение на VC11, VC12, VC3 и VC4. Это настоящий концентратор SDH/SONET для транспортировки и распределения PDH E1/T1/E3/DS3 каналов и Ethernet/Gigabit Ethernet LAN с QoS и высокоскоростной защитой. Трибутарные карты HX9400R-6U включают: 252 x E1 или T1, 12 xDS3 или E3 32 x10/100BaseT или 6 x1000BaseT 6 x STM1/OC3 с MSP (1+1) 3 x STM1/OC3 SNCP подкольцо, 1 x STM4/OC12 с MSP (1+1) 32 x 4 асинхронных RS232 или сочетание этих карт с 8 слотами Резервные центральные карты системы HX9400R объединяют центральный процессор, кросс-коннектор и независимую поддержку двух модулей SFP на каждую карту. 4 SFP на двух платах CC4 (CPU) могут быть оснащены модулями STM4/OC12 или STM1/OC3 для обеспечения следующих совокупных конфигураций: В SDH 2 кольца STM1/4 SNCP или 1 кольцо STM1/4 SNCP и MSP (1+1) с 4 волокнами или 2 шины STM1/4 MSP (1+1) или 1 кольцо STM1/4 SNCP и 1 шина MSP (1+1)
