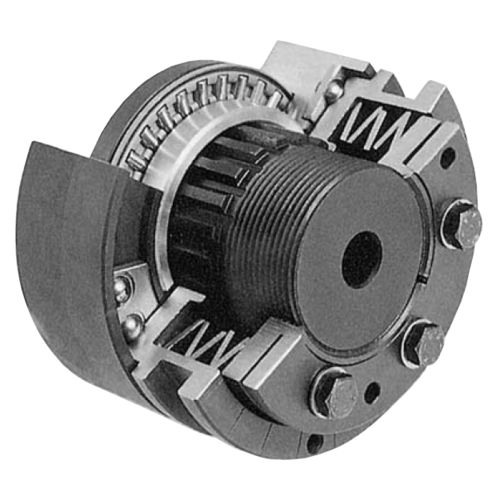

Механический ограничитель момента CS series

на пружине

Перегрузочные муфты Safegard серии CS напрямую взаимозаменяемы с другими устройствами, представленными на рынке. Эта серия предлагает недорогую защиту при минимальном обслуживании и длительном сроке службы. Серия Safegard CS представлена двумя основными типами: стандартный тип, доступный в 6 размерах для отверстий до 65 мм, с диапазоном крутящего момента от 2,5 до 1800 Нм, обеспечивает оптимальную скорость и крутящий момент; и тип Mini, доступный в 4 размерах для отверстий до 45 мм, с диапазоном крутящего момента от 2,5 до 400 Нм, для более дешевого варианта для низкоскоростных приводов. Оба типа доступны как в виде базовой муфты, так и в виде муфт для валов. Базовая муфта предлагается в трех основных вариантах исполнения, что позволяет использовать различные способы соединения приводных компонентов. Доступны четыре режима работы привода для удовлетворения требований различных приложений. Перегрузочные муфты и муфты Safegard типа CS В муфте Safegard CSF для обеспечения привода используется большое количество одинаково расположенных шариков, а в случае перегрузки муфта переключается из одного положения привода в другое. Конструкция обеспечивает высокую рабочую скорость и возможность восстановления привода в случае перегрузки, вызванной инерцией при запуске, но не обеспечивает синхронизации между входом и выходом. В муфте Synchron CSY для обеспечения привода используются 7 роликов, расположенных на неравном расстоянии друг от друга, что обеспечивает только одно положение зацепления привода, позволяя полностью синхронизировать ведущий и ведомый валы. Муфта Safe Lift CSL имеет стопорное кольцо, предотвращающее разъединение привода, но обеспечивающее достаточное перемещение для срабатывания концевого выключателя. Эта муфта идеально подходит для применения в системах, где компоненты пересекают друг друга,
