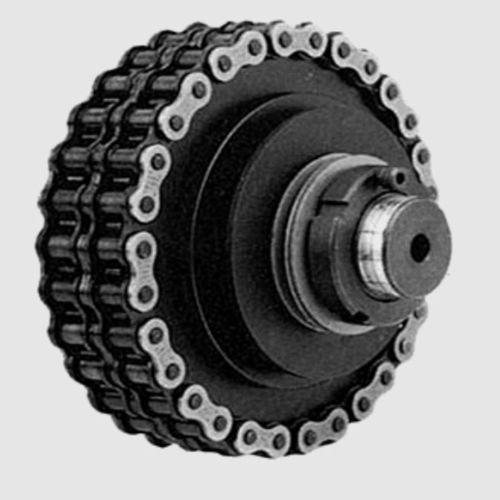

Сцепление трения CGX series

на пружинеиндексируемое

В муфтах серии Crossgard для защиты от перегрузки используются подпружиненные шарики, заблокированные в фиксаторах, которые обеспечивают управление приводом и перегрузкой. Шарики расположены в муфте произвольно, поэтому привод может быть включен только в одном относительном угловом положении между ведущим и ведомым валами, что обеспечивает полную синхронизацию привода в любое время. В случае перегрузки шарики выводятся из фиксаторов, снимая крутящий момент, и вызывают осевое перемещение нажимного диска, что может быть использовано для приведения в действие концевого выключателя или датчика приближения для отключения привода. Все устройства оснащены индикатором крутящего момента, позволяющим легко установить требуемый крутящий момент. Существует три основных типа муфт Crossgard, все из которых доступны в виде муфт для гибких валов: типы CG, CGX и CGZ. Высокие технологии и точность требуются при индексации и позиционировании оборудования в современном оборудовании. Муфта CCX Crossgard удовлетворяет требованиям к точности и производительности и обеспечивает защиту от перегрузок для современного оборудования. Муфты CGX благодаря своей уникальной конструкции обеспечивают безлюфтовую, безотказную, надежную защиту от перегрузки. Высокая точность момента отключения достигается с настройками в пределах ±3%, а потери движения во время отключения очень малы. Для предотвращения люфта используется инновационный шариковый и клиновой механизм, а в муфте он дополнительно используется для компенсации угловой или параллельной погрешности или осевого смещения без потери жесткости на кручение. Пять типоразмеров муфт и муфтовых соединений имеют диапазон от 1,7 Нм до 785 Нм с максимальной скоростью вращения вала 1400 об/мин. Муфты автоматически сбрасываются после перегрузки при медленном вращении вала.
