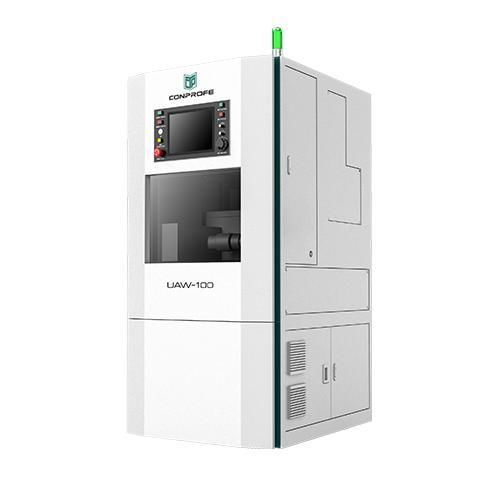

Обрабатывающий центр ЧПУ 5 осей UAW-100

вертикальныйдля стекладля керамического материала

Краткое описание

• Легкий вертикальный 5-осевой фрезерный центр промышленного стандарта, оптимизированный для производства прецизионных деталей
• Корпус из серого чугуна для жесткости и демпфирования вибраций
• Высокая стабильность при компактном габарите; масса станка: 890 кг
• Предназначен для точной обработки твердых хрупких материалов и труднообрабатываемых металлов

Основные характеристики

• Инструментальный магазин горизонтального карусельного типа
• Интерфейс шпинделя HSK-E25
• Вместимость инструментов: 10 или 18 (опционально)
• Собственный прецизионный редуктор без люфта
• Повторяемость ≤ 8″
• Степень защиты IP67
• Система быстрого охлаждения для оперативного снижения температуры охлаждающей жидкости
• Обеспечивает стабильную точность обработки в требовательных производственных условиях

Сферы применения
Подходит для высокоточной, высокопроизводительной обработки твердых хрупких материалов и труднообрабатываемых металлов в медицинском производстве, например, деталей из алюминиевых сплавов, стеклокерамики и аналогичных прецизионных медицинских компонентов.

Технические параметры
Item — UAW-100 — Ед.
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Характеристики / Технические спецификации

• Модель: UAW-100
• Ход по осям X/Y/Z: 340 x 150 x 120 mm
• Размер рабочего стола: Φ100 mm
• Макс. нагрузка на стол: 5 kg
• Диаметр шпинделя: ⌀80 mm
• Макс. скорость шпинделя (короткий режим): 40 000 rpm
• Макс. скорость шпинделя (длительный режим): 28 000 rpm
• Мощность двигателя: 3,7 kW
• Скорость быстрого перемещения X/Y/Z: 12/12/12 m/min
• Скорость быстрого перемещения A/B: 60/40 rpm
• Точность позиционирования X/Y/Z: 0,005 mm
• Повторяемость X/Y/Z: 0,003 mm
• Точность позиционирования A/B: ≤40″ (arcsec)
• Повторяемость A/B: ≤8″ (arcsec)
• Тип магазина инструментов: горизонтальный карусельный
• Вместимость инструментов: 10 или 18 (опционально)
• Масса: 890 kg
