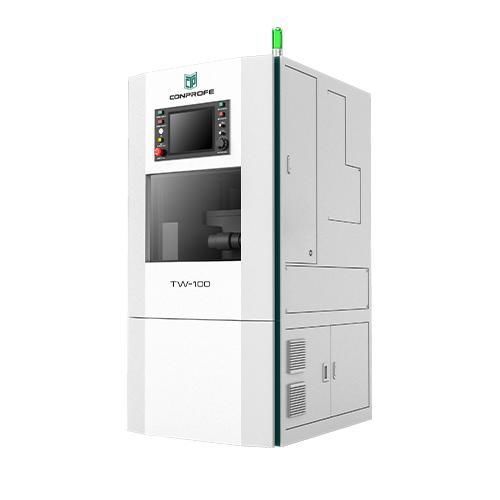

Обрабатывающий центр ЧПУ 5 осей TW-100

вертикальныйдля стекладля керамического материала

Название продукта
Легкий вертикальный пятиосевой обрабатывающий центр TW-100

Обзор

• Вертикальный пятиосевой центр для прецизионной обработки деталей медицинского назначения
• Станина из серого чугуна
• Высокая жёсткость и демпфирование вибраций для стабильной точности обработки
• Компактная конструкция для интеграции в производственные линии медицинского назначения
• Масса: 890 кг

Преимущества

• Горизонтальный карусельный инструментальный магазин для сокращения времени смены инструмента
• Прямой смен инструмента на шпинделе
• Вместимость инструмента до 40 шт. (20/40 опционально)
• Собственный прецизионный редуктор без люфта
• Повторяемость ≤ 8″
• Класс защиты IP67 для чувствительных сред
• Система быстрого охлаждения для стабилизации температуры обработки
• Быстрое снижение температуры СОЖ для поддержания точности при длительных циклах

Сферы применения
Подходит для высокоточной и высокопроизводительной обработки твёрдых хрупких материалов и труднообрабатываемых металлов, используемых в медицинском производстве, таких как алюминиевые сплавы, стеклокерамика и др. Типичные детали: ортопедические имплантаты, стоматологические компоненты, микрохирургические инструменты.

Технические характеристики

• Позиция: TW-100
• Ход по осям X/Y/Z: 340x150x120 мм
• Размер рабочего стола: 140x150 мм
• Макс. нагрузка на стол: 5 кг
• Диаметр шпинделя: Φ80 мм
• Макс. частота шпинделя (кратковременно): 40 000 об/мин
• Макс. частота шпинделя (длительно): 28 000 об/мин
• Мощность двигателя: 4 кВт
• Скорость быстрого перемещения X/Y/Z: 12/12/12 м/мин
• Скорость быстрого перемещения A/B: 60/40 rpm
• Точность позиционирования X/Y/Z: 0,005 мм
• Повторяемость X/Y/Z: 0,003 мм
• Точность позиционирования A/B: ≤40″
• Повторяемость A/B: ≤8″
• Тип магазина инструментов: горизонтальный карусельный
• Ёмкость инструмента: 20/40 (опция)
