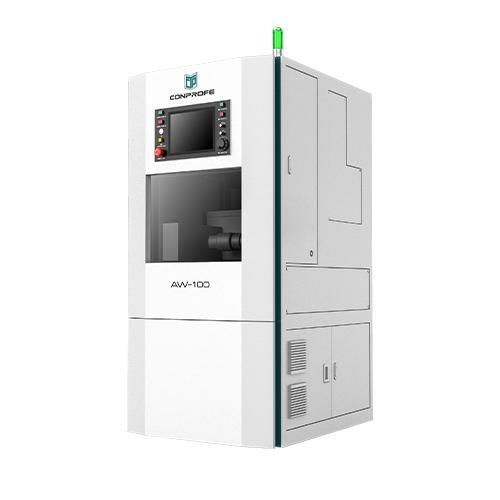

Обрабатывающий центр ЧПУ 5 осей AW-100вертикальныйдля стекладля керамического материала
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- для алюминиевого сплава, для керамического материала, для стекла
- Количество инструментов
- 40 инструментов, 20 инструментов
- Применение
- для использования в медицине
- Другие характеристики
- компактный, высокой точности, высокая жесткость, с автоматическим устройством смены инструментов
- Ход Х
340 mm
(13,39 in)- Ход Y
150 mm
(5,91 in)- Ход Z
120 mm
(4,72 in)- Скорость вращения
28 000 rpm, 40 000 rpm
(175 929 rad.min-1, 251 327 rad.min-1)- Мощность
4 kW
(5,44 hp)- Скорость подачи по оси X
12 m/min
- Скорость подачи по оси Y
12 m/min
- Скорость подачи по оси Z
12 m/min
- Грузоподъемность стола
5 kg
(11 lb)- Точность позиционирования
0,005 mm
(0,0002 in)- Повторяемость
0,003 mm
(0,00012 in)
Описание
Обзор
Основные преимущества
Сферы применения
Технические параметры
- Лёгкий вертикальный 5-осевой фрезерный центр, спроектирован для компактного размещения
- Ложе из серого чугуна для жёсткости и гашения вибраций
- Масса: 890 kg
- Компактная конструкция, подходящая для линий обработки медицинских компонентов
Основные преимущества
- Горизонтальный карусельный магазин инструмента, вместимость 20/40 инструментов (40T опция)
- Прямая смена инструмента на шпинделе для сокращения времени смены
- Собственный прецизионный редуктор без люфта
- Повторяемость ≤ 8''
- Степень защиты IP67 для критических узлов
- Система быстрого охлаждения СОЖ для стабильной точности обработки
Сферы применения
- Высокоточная обработка твёрдых и хрупких, труднообрабатываемых материалов в медицинском производстве
- Подходит для деталей из алюминиевых сплавов, стеклокерамики, стоматологических и ортопедических компонентов
- Идеально для мелких высокоценностных серий с жёсткими допусками
Технические параметры
- Модель: AW-100
- Ход по осям X/Y/Z: 340 x 150 x 120 mm
- Размер рабочей плиты: Φ100 mm
- Макс. нагрузка на плиту: 5 kg
- Диаметр шпинделя: Φ80 mm
- Макс. скорость шпинделя (кратковременная): 40 000 rpm
- Макс. скорость шпинделя (длительная): 28 000 rpm
- Мощность двигателя: 4 kW
- Скорость быстрого хода X/Y/Z: 12/12/12 m/min
- Скорость быстрого хода A/B: 60/40 rpm
- Точность позиционирования X/Y/Z: 0,005 mm
- Повторяемость X/Y/Z: 0,003 mm
- Точность позиционирования A/B: ≤40''
- Повторяемость A/B: ≤8''
- Тип магазина инструментов: горизонтальный карусельный
- Вместимость инструментов: 20/40 (опция)
- Степень защиты: IP67
Каталоги
Для этого товара не доступен ни один каталог.
