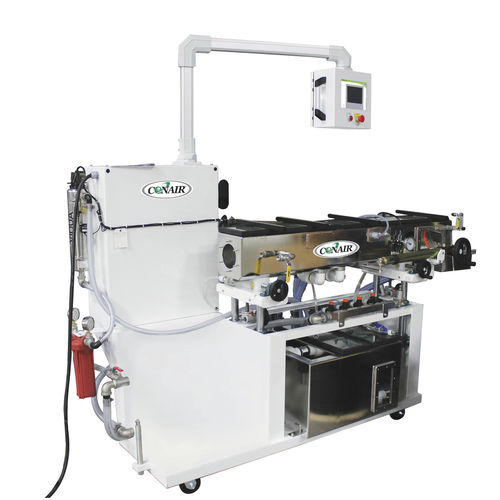

Калибровочная линия для шланга MedLine® MedVac series

для экструзиивакуумнаядля профильных элементов

Обзор
Резервуары вакуумного калибрования MedVac MedLine® с флоуд‑охлаждением обеспечивают точное вакуумное калибрование одно- и многоканальных медицинских трубок от микро‑диаметров до крупного калибра. Разработаны для производителей медицинских трубок; соприкасающиеся с продуктом поверхности выполнены из нержавеющей стали, а цифровое управление обеспечивает стабильное, повторяемое позиционирование и контроль процесса.

Особенности

• Корпус бака из нержавеющей стали
• Телескопический одноцелевой поддон для слива, упрощающий очистку и исключающий скрытые швы
• Округленное дно бака для устранения углов и облегчения очистки
• Петлевые крышки из закалённого стекла 1/2" (12,7 мм) для визуального контроля и надёжного уплотнения
• Поворотные ролики из уретана с винтовой фиксацией для точного позиционирования
• Трёхосная прецизионная регулировка положения для тонкой, виброустойчивой юстировки
• Ручная продольная регулировка 12" (305 мм) с маховиком для быстрого линейного перемещения к/от матрицы
• Поворотный блок управления на маятниковом рычаге с десятиоборотным потенциометром и вакуумметром; допускает использование со коэкструдером без помех каркасу
• Окрашенный стальной каркас (опция — каркас из нержавеющей стали)
• Резервуар полной ёмкости из нержавеющей стали с легко доступными стеклянными крышками
• Вентилятор вакуумного давления VFAC с переменной скоростью — высокий CFM при низких оборотах; стандартно до 130 inches water (3,3 м), опция — повышение вакуума
• Центробежный насос циркуляции воды из нержавеющей стали и теплообменник
• Фильтр быстрой замены с откручиванием
• Поплавковый клапан для автоматического наполнения и подсовывания
• Регулируемый контроль уровня воды с термометром
• Откидные самостоятельные узлы валиков для продукта, вынимаемые из бака для облегчения очистки

Часто задаваемые вопросы
Более чистая внутренняя конструкция — Внутренняя конструкция бака минимизирует острые углы и оголённые резьбы, что снижает накопление бактериальных/пирогенных частиц. Одношовный телескопический поддон устраняет открытые стыки; направляющие валы закреплены на съёмных опорах для детальной очистки.

Фильтрация медицинского уровня — Технологическая вода отделена от контура нагрева/охлаждения, чтобы предотвратить перекрёстное загрязнение. Система может быть оснащена опциональным УФ‑очистителем воды и предфильтром осадка 5 микрон.

Простая настройка и эксплуатация — Узкая рама бака подходит для большинства экструдеров или насосов плавления (включая трёхслойные); трёхосная юстировка с маховиками, линейными салазками и шарико‑винтовыми приводами обеспечивает стабильное прецизионное позиционирование до тысячных долей дюйма.

Опции

• Нержавеющий бак с окрашенным стальным каркасом
• Полноразмерный нержавеющий поддон под основным баком
• Пассивация нержавеющих компонентов для минимизации коррозии
• Электрополировка основных нержавеющих компонентов
• Набор нержавеющей разводки для деонизированной воды (медицинские применения)
• Подготовка для монтажа ультразвукового настенного блока, поставляемого заказчиком, в первые 18" (457 мм) вакуумной камеры с водяными соединениями и устройством удаления пузырьков
• Интерфейс PAVC+ Ethernet или аналоговый и температурное управление
• УФ‑установка для обработки воды
• Корпус фильтра с картриджем 5 микрон
• Опция увеличения вакуума до 200 inches water
• Сертификация UL (опционально)

Ресурсы

• Руководство MedVac Tanks (ресурс по продукту)
• Полный каталог оборудования
• Полный лист спецификаций / загружаемый документ

Характеристики / Технические спецификации

• Семейство/серия продукта: MedLine® MedVac
• Применение: Флоуд‑охлаждаемое вакуумное калибрование медицинских трубок (от microbore до large‑gauge)
• Материал бака: Нержавеющая сталь (опции электрополировки и пассивации)
• Крышки бака: Петлевые 1/2" (12,7 мм) закалённые стекла
• Позиционирование: 3‑осевое прецизионное выравнивание; ручная продольная регулировка 12" (305 мм) с маховиком
• Блок управления: Поворотный блок на рычаге с десятиоборотным потенциометром и вакуумметром
• Вентилятор: VFAC вакуумный вентилятор с переменной скоростью; стандарт до 130 inches water (3,3 м); опция до 200 inches water
• Циркуляция: Нержавеющая центробежная помпа и теплообменник
• Фильтрация: Фильтр быстрой замены; опциональный 5‑микронный предфильтр; опциональный УФ‑очиститель
• Уровень воды: Поплавковый клапан для автоматического заполнения и регулируемый контроль уровня с термометром
• Особенности очистки: Округлое дно, телескопическая одноцелая дренажная панель, съемные узлы роликов
• Мобильность: Поворотные ролики из уретана с винтовой фиксацией
• Каркас: Окрашенный сталь (опция — нержавеющая сталь)
• Интерфейсы/управление: PAVC+ Ethernet или аналоговый интерфейс и температурное управление (опция)
• Сертификация: UL доступна (опция)
