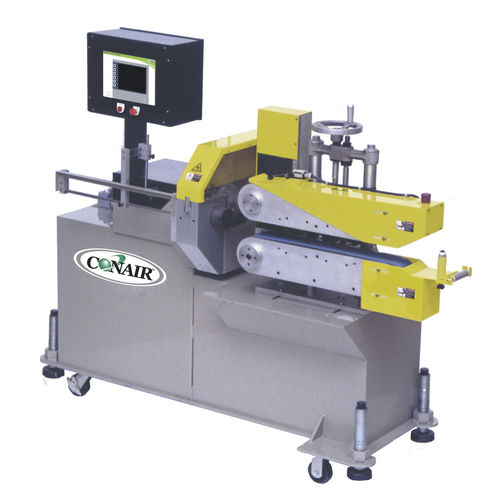

Копировальный станок и устройство резки для экструзионной линии CPC series

Обзор
Точно тянет и режет пластиковые и резиновые трубки, а также жесткие трубки и профили с высокой точностью и на больших скоростях резки. Комбинированные тянущие/резающие агрегаты доступны с выбором ширины тянущих лент, пропускной способности резки и тягового крутящего момента для решения конкретных задач. CPC обеспечивает продолжительную промышленную эксплуатацию, простую настройку и точную работу.

Особенности

• Оптимальный уровень наблюдения на уровне глаз – органы управления расположены на уровне глаз и в пределах досягаемости.
• Легкий доступ к мотору резака – быстросъемная крышка для доступа к мотору при обслуживании.
• Видимая режущая головка – прозрачный кожух позволяет видеть вращающуюся режущую головку и лезвия во время работы.
• Встроенная очистка – нержавеющий поддон для смазки лезвий очищает и смазывает лезвия при каждом проходе; камера резки имеет фитинг для слива.
• Контролируемый захват вытяжки – регулировка лент и натяжения путем изменения зазора ленты простым поворотом.
• Центрирование и направляющие для материала – регулируемые ролики направляют материал в ленты.
• Точное тянущее усилие – серводрайв равномерно тянет и подает материал к резаку.
• Опция апгрейда – Emerson 3.25 Hp velocity servo e-drive с регулированием скорости ±1/100%, меньший крутящий момент на низких скоростях и последовательный интерфейс оператора с отображением фут/мин и общим счетчиком длины.

Встроенный редуктор в линию
Снижает необходимость обслуживания по сравнению с традиционными конструкциями «ремень-шкив»; улучшает работу крутящего момента, способность к боковым нагрузкам и продлевает срок службы сервомотора.

Верхние и нижние кожухи лент
Защищают оператора и легко снимаются при замене лент на резаке.

Стандартные функции сенсорного экрана

• Полноцветная графика
• Крупный легко читаемый дисплей
• Выбираемые режимы резки, скорость лезвия и функции Пуск/Стоп
• Полный доступ к сервоприводам для настройки и обслуживания

Часто задаваемые вопросы

• Больше крутящего момента и ресурс мотора – встроенный редуктор Conair повышает крутящий момент и снижает обслуживание. В приводе тянущего устройства используются редукторы CRM и косозубые конические редукторы.
• Интуитивное управление оператором – удобный 10-дюймовый (254 мм) сенсорный экран с графикой высокой видимости, интуитивными командами и большой всплывающей мягкой клавиатурой для быстрой ввода рецептов.
• Пропускная способность резки – выбирайте ширину ленты от 3 до 4 дюймов (76,2 до 101,6 мм) и номинальную длину тяги до 26 дюймов (660,4 мм); пример указан до 3,75 дюймов.

Опции

• Удаленное управление скоростью ленты с десятиоборотным потенциометром и цифровым индикатором скорости (с кабелем 100 ft)
• Электронный общий счетчик длины
• Цифровой датчик зазора ленты
• Увеличение мощности крутящего момента резки до 4.4 Hp позиционного сервоконтроллера для непрерывной эксплуатации
• Режущая головка из нержавеющей стали вместо стандартной алюминиевой для дополнительной инерции
• База со вторым осевым слайдом для свободного доступа к лентам тянущего устройства для процессов без резки
• Переменная скорость лезвия в режимах on-demand и flywheel
• Режим резки по ведущему с возможностью программирования оператором длины реза и числа лезвий; контроллер использует вход энкодера для соотношения головки резки и скорости тянущего устройства
• Электронный глаз и кронштейн для режима end-sense (предназначен для резки жестких деталей длиной 4–24 дюйма; для применения и настройки требуются образцы)
• Нержавеющие направляющие втулки, расточенные под размер для круглого изделия
• Система протирки лезвия с войлочной прокладкой и флаконом с визуальным индикатором смазки
• Система распыления смазки для втулок с резервуаром и соплом (подключение для воздуха под давлением, поставляемого заказчиком)
• Несколько длин и партий (до трех дополнительных длин с соответствующими партиями) для режимов таймера и энкодера
• Интерфейсные соединения для хост-микропроцессора и режим таймера

Ресурсы

• Руководство CPC Models Puller/Cutter (ресурс указан на сайте)
• Полный каталог оборудования (ресурс указан на сайте)
• Полный лист спецификаций: TPEX003-1025-CPC-Puller-Cutter.pdf

Технические характеристики

• Модель / Серия: CPC Models (Combination Puller/Cutter)
• Указанная мощность резки до 3,75 дюймов (номинально)
• Доступные ширины ленты: 3–4 дюйма (76,2–101,6 мм)
• Номинальная длина тяги до 26 дюймов (660,4 мм)
• Привод тянущего устройства: серводрайв (варианты апгрейда включают Emerson 3.25 Hp velocity servo e-drive)
• Опциональное увеличение крутящего момента резки: 4.4 Hp позиционный серво контроллер для непрерывной работы
• Интерфейс управления: 10-дюймовый (254 мм) полноцветный сенсорный экран с доступом к рецептам и настройке сервоприводов
• Режущая головка: стандартная алюминиевая (опция нержавеющая сталь для дополнительной инерции)
• Обслуживание лезвий: нержавеющий поддон для смазки лезвий с фитингом для слива; система протирки лезвий доступна
• Редуктор привода: встроенный редуктор коробки передач (в приводе тянущего устройства используются редукторы CRM и винтовые конусные)
• Материалы: пригоден для пластиковых и резиновых труб, жестких труб и профилей; доступны варианты лент для резки гофрированного пластика
• Конец-датчик и управление длиной: опция электронного глаза для end-sense; режимы follower и timer/encoder для контроля длины
• Опции втулок: нержавеющие режущие втулки, расточенные по размеру для круглого изделия; доступна система смазки втулок
• Дополнительные функции: удаленное управление скоростью ленты, электронный общий счетчик длины, цифровой датчик зазора ленты, поддержка нескольких длин/партии, интерфейс хоста-микропроцессора
