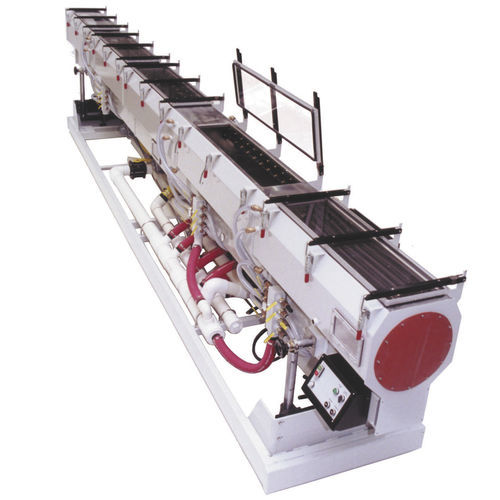

Охлаждающая баня для экструзии MSBHI Series

для профилейдля трубокдля распыления воды

Обзор Ряд водяных распылительных резервуаров Conair MSBHI Series обеспечивает высоконапорное, высокоинтенсивное распылительное охлаждение для труб, профильных и трубчатых экструзий. По сравнению с иммерсионными ваннами, контейнеры MSBHI создают турбулентное охлаждение за счет удара капель, что быстрее отводит тепло и предотвращает образование теплоизолирующей пленки воды на массивных сечениях, позволяя быстрее охлаждать при меньшей занимаемой площади.

Основные характеристики

• Высокоинтенсивное, высоконапорное распыление для быстрого и компактного охлаждения труб, профилей и экструзий
• Встроенный водяной коллектор с индивидуальными клапанами для каждой распылительной камеры; отдельные распылительные планки управляют направлением распыла для оптимизации охлаждения под геометрию изделия
• Клапаны быстрого слива для оперативного опорожнения и обслуживания
• Резервуар, водяные баки и поддоны выполнены из нержавеющей стали; остальные поверхности окрашены для коррозионной защиты
• Доступны различные длины резервуаров и конфигурации камер для соответствия требованиям производственной линии

Часто запрашиваемые пункты

• Эксплуатация: выделенные водяные клапаны на каждую камеру, индивидуальные распылительные планки и клапаны быстрого слива упрощают настройку и обслуживание
• Материалы: контактные с водой узлы (резервуар, баки, поддоны) из нержавеющей стали для коррозионной стойкости
• Длины/конфигурации резервуаров: модели от 16 ft (4,9 m) двухкамерного до 24 ft (7,3 m) трехкамерного

Опции

• Термометр для верхнего резервуара или бака
• Система циркуляции воды 7,5 Hp с высокопроизводительным нержавеющим пластинчатым теплообменником — для скоростей экструзии менее 600 lb/hr; номинал 180 gpm при 40 psi (при 45 °F на чиллере и 30 gpm к теплообменнику). Включает 3" турбофильтр, 200 gpm
• Система циркуляции воды 10 Hp с высокопроизводительным нержавеющим пластинчатым теплообменником — для скоростей экструзии менее 800 lb/hr; номинал 220 gpm при 40 psi (при 45 °F на чиллере и 45 gpm к теплообменнику). Включает два 3" турбофильтра по 200 gpm каждый
• Дополнительный 2" или 3" турбофильтр с трехходовым клапаном и двумя обратными клапанами для переключения фильтров в линии при очистке
• Встроенная рельсовая система с электронным приводом, ход 36", односкоростной 0,6 in/s; опциональный AC‑инвертор и переключатель для 0,2 in/s
• Жидкостно‑кольцевой вакуумный насос 5 Hp, привод от мотора 7,5 Hp (72 cfm), вакуум до 20 in Hg; один насос обслуживает все камеры и общий интегрированный резервуар
• Камера belt‑on‑air с форсунками lock‑line
• Специальная роликовая система для сплошных профилей

Ресурсы продукта

• MSBHI Series Water Spray Tanks Manual
• Полный каталог оборудования
• Полный лист спецификаций: TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Технические характеристики

• Серия / обозначение модели: MSBHI Series
• Метод охлаждения: высоконапорное распыление воды (высокоинтенсивный распылительный резервуар) для турбулентного охлаждения при ударе капель
• Материалы резервуара: нержавеющая сталь для резервуара, водяных баков и поддонов; остальные поверхности окрашены для защиты от коррозии
• Длины / конфигурации резервуаров: доступны от 16 ft (4,9 m) двухкамерного до 24 ft (7,3 m) трехкамерного
• Опции циркуляции воды: система 7,5 Hp (для < 600 lb/hr экструзии) — 180 gpm при 40 psi (при 45 °F чиллере, 30 gpm к теплообменнику) с 3" турбофильтром (200 gpm)
• Опции циркуляции воды: система 10 Hp (для < 800 lb/hr экструзии) — 220 gpm при 40 psi (при 45 °F чиллере, 45 gpm к теплообменнику) с двумя 3" турбофильтрами (200 gpm каждый)
• Опции фильтрации: дополнительный 2" или 3" турбофильтр с трехходовым клапаном и двумя обратными клапанами для переключения в линии
• Рельс/привод: встроенная рельсовая система с электронным приводом, ход 36", односкоростной 0,6 in/s (опциональный AC‑инвертор обеспечивает 0,2 in/s)
• Вакуумная опция: жидкостно‑кольцевой вакуумный насос 5 Hp, привод от мотора 7,5 Hp, 72 cfm, вакуум до 20 in Hg; один насос обслуживает все камеры и общий интегрированный резервуар
• Аксессуары: камера belt‑on‑air с форсунками lock‑line; специальная роликовая система для сплошных профилей
