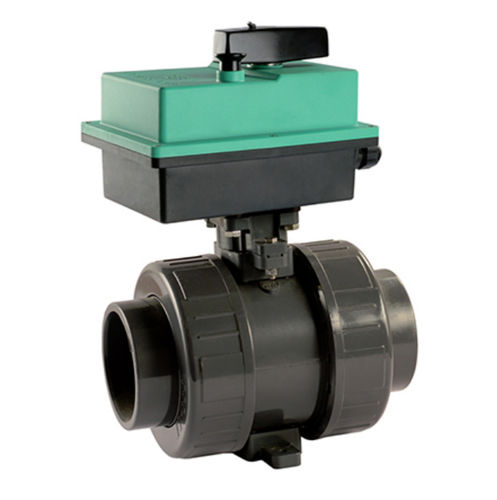

Клапан со сферическим золотником UY2 series

с электрическим приводомдля контролявнутренняя резьба-внутренняя резьба

Привод ALL-IN-ONE для 3 точек без реле или 2 точек с подключением реле Время работы: 55 секунд для поворота на 90° - 40 Нм Защищенный тип, ручное аварийное управление, 2 дополнительных микропереключателя Поставляется с резьбовыми или клеевыми соединениями АКСЕССУАРЫ ПО ЗАПРОСУ - Изоляционные прокладки с ручным открыванием и без него (см. раздел "Корпуса клапанов"). - Антиконденсатное сопротивление, для предотвращения риска образования конденсата внутри привода. - Версия 60 Гц. - клемма 1: нейтраль; - клемма 2: фиксированная фаза закрытия; - клемма 3: фаза открытия. Фаза на клемму 3 может быть подана с помощью переключателя. Один электропривод может управлять несколькими приводами. На рисунках показана схема подключения привода с устройством управления 2-POINT ON/OFF. Схема подключения показана в открытом и закрытом виде соответственно. Подача питания через фазу на клемму 2 приводит к закрытию клапана (электрическое автоматическое закрытие); подача питания через клемму 3 также приводит к открытию клапана. На рисунках показана электрическая схема привода с устройством управления 3-POINT ON/OFF. Схема подключения показана в открытом и закрытом состоянии соответственно. Когда фаза проходит через клемму 3. клапан открывается: наоборот, когда фаза проходит через клемму 2. клапан закрывается.
