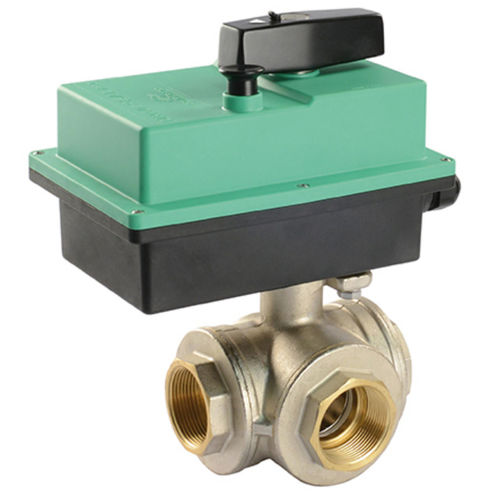

Клапан со сферическим золотником UY2 series

с электрическим приводомдля контролявнутренняя резьба

УНИВЕРСАЛЬНЫЙ ПРОМО-КЛАПАН С ЭЛЕКТРОПРИВОДОМ - 3-ХОДОВОЙ ЛАТУНЬ FFF ГОРИЗОНТАЛЬНЫЙ ПРОМЫШЛЕННОЕ ИСПОЛЬЗОВАНИЕ ALL-IN-ONE привод для 3 точек без реле или 2 точки с релейным подключением Класс защиты: IP67 Время работы: 55 сек для вращения на 90° - 40 Нм Защищенный тип, ручное аварийное управление, 2 дополнительных микропереключателя 3-ходовой FFF BRASS горизонтальный шаровой кран, полный проход PN10 На рисунках показана схема подключения привода с 2-контактным устройством управления ВКЛ/ВЫКЛ. Схема подключения показана в разомкнутом и закрытом состоянии соответственно. Подача питания через фазу на клемму 2 приводит к закрытию клапана (электрическое автоматическое закрытие); подача питания через клемму 3. также приводит к открытию клапана. На рисунках показана схема привода с 3-контактным устройством управления ВКЛ/ВЫКЛ. Схема подключения показана в разомкнутом и закрытом состоянии соответственно. Когда фаза проходит через клемму 3. клапан открывается: наоборот. когда фаза проходит через клемму 2. клапан закрывается.
