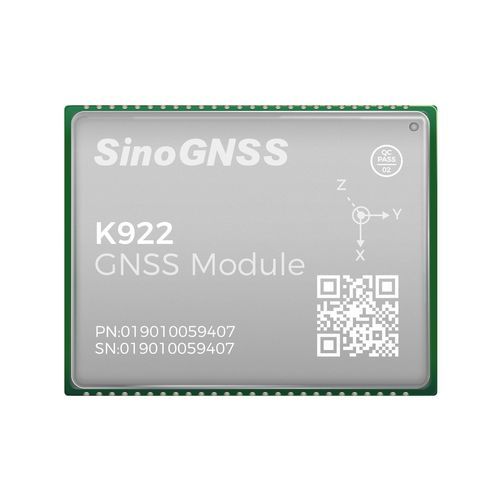

Модуль GNSS GPS K922GLONASSQZSSADR
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- GPS, GLONASS, GALILEO, QZSS, BeiDou, SBAS, ADR
Описание
Обзор
Ключевые характеристики
Характеристики
Физические параметры
Связь
Инерциальный датчик
Технические спецификации
Примечание
- GNSS‑модуль K922 на базе SoC QC7820 обеспечивает сантиметровую точность позиционирования с определением курса по двойной антенне и встроенным ИМУ. Поддерживает полное отслеживание созвездий, продвинутые технологии подавления помех и промышленные интерфейсы CAN/Ethernet — подходит для точного земледелия, тренажёров вождения, БПЛА, CORS и цифрового строительства.
Ключевые характеристики
- Поддержка GPS, BDS‑2, BDS‑3, GLONASS, GALILEO, NAVIC, QZSS и SBAS
- Интегрированный RF & BB высокоточный GNSS‑SoC
- Двухъядерная CPU‑архитектура
- Поддержка курса по двойной антенне
- Поддержка сервисов PPP‑B2b и PPP‑HAS
- GNSS+INS‑слияние для непрерывной навигации
- Промышленные интерфейсы: UART, CAN (опция), Ethernet, I2C, SPI, PPS
Характеристики
- Отслеживание сигналов: GPS L1C/A, L2P, L2C, L5, L1C*; BDS‑2 B1I/B2I/B3I; BDS‑3 B1I/B3I/B1C*/B2a/B2b*; GLONASS G1/G2/G3*; Galileo E1/E5a/E5b/E5 AltBoC*/E6c*; QZSS L1C/A/L2C/L5/L1C*; SBAS* L1C/A, L5; NAVIC* L5
- Холодный старт: < 20 с (с модулем захвата ускорения)
- Горячий старт (с RTC): < 10 с (типично)
- Повторный захват сигнала: < 1 с
- Время инициализации RTK: < 5 с (D < 10 км)
- Надёжность инициализации: > 99,9 %
- Точность по скорости: ≤ 0,02 m/s
- Временная точность: 20 ns
- Время сходимости PPP: < 15 мин
- Постобработка: 2,5 mm + 1 ppm горизонтально; 5 mm + 1 ppm вертикально
- RTK одиночная базовая линия: 8 mm + 1 ppm горизонтально; 15 mm + 1 ppm вертикально
- DGPS: < 0,4 m RMS
- SBAS: 1 m 3D RMS
- Автономный режим: 1,5 m горизонтально; 3 m вертикально
- PPP: 0,1 m горизонтально; 0,2 m вертикально
- Погрешность ADR: < 3% пройденного пути без GNSS
- Точность курса: 0,15° / база 1 m
Физические параметры
- Размеры (W × L × H): 16 mm × 21 mm × 2,5 mm
- Вес: 1,8 g
- Аппаратный интерфейс: LGA 48 контактов
- Потребляемая мощность: 0,5 W
- Входное напряжение: +3,3 V ±5% DC
- Рабочая температура: -40 °C до +85 °C
- Температура хранения: -55 °C до +125 °C
- Питание внешнего LNA: +3,3V ~ +5V ±5% VDC @ 0–100 mA
- Усиление LNA: 20–35 dB (рекомендуется)
- Согласование импеданса: 50 Ω
Связь
- UART: 2 порта
- UART3 или CAN (опция): 1
- PPS: 1
- EVENT: 1
- I2C: 1
- SPI: 1
- ETH: 1 (соответствующие контакты 12, 13, 25, 26)
- Коррекционные данные I/O: RTCM 2.x, 3.x
- Выход позиционных данных: ASCII (NMEA‑0183) GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Бинарный: ComNav Binary
- Частота выдачи позиции: 1, 2, 5, 10, 20* Hz, 50* Hz
- Частота данных IMU: 1, 2, 5, 10, 20*, 50*, 100* Hz
Инерциальный датчик
- Гироскоп: диапазон ±125°/s; повторяемость смещения 0,5°/s; стабильность смещения 5°/h; ARW 0,12°/√h
- Акселерометр: диапазон ±2 g; повторяемость смещения 20 mg; стабильность смещения 50 μg; VRW 0,07 m/s/√h
Технические спецификации
- Модель: K922
- SoC: QC7820
- Встроенный ИМУ: да (GNSS/INS‑слияние для непрерывного позиционирования)
- Поддерживаемые созвездия: GPS, BDS‑2, BDS‑3, GLONASS, GALILEO, NAVIC, QZSS, SBAS
- Основные интерфейсы: UART, CAN (опция), Ethernet, I2C, SPI, PPS
- Габариты & вес: 16 × 21 × 2,5 mm; 1,8 g
- Питание & мощность: +3,3 V ±5% DC; 0,5 W
- Рабочая температура: -40 °C до +85 °C
Примечание
- Позиции, отмеченные *, поддерживаются только в определённых версиях прошивки.
