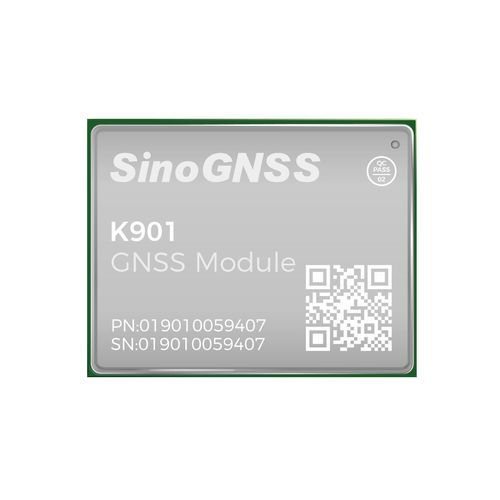

Модуль GNSS GPS K901

GLONASSQZSSGALILEO

В K901 интегрирован передовой SoC-чип QC7820, обеспечивающий лучшую в отрасли точность GNSS с полной поддержкой созвездий. Он имеет компактный SMT-корпус, сверхнизкое энергопотребление и несколько технологий защиты от помех, что делает его подходящим для приложений с ограниченным пространством и энергопотреблением, таких как IoT и БПЛА. Ключевые особенности

• Поддержка GPS, BDS-2, BDS-3, ГЛОНАСС, GALILEO, NAVIC, QZSS и SBAS
• RF & BB интегрированный высокоточный GNSS SoC (QC7820)
• Новая двухъядерная структура CPU
• Малый размер и низкое энергопотребление
• Поддержка услуг PPP-B2b и PPP-HAS

Производительность

• Отслеживание сигналов: GPS: L1C/A, L2P, L2C, L5, L1C; BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b; ГЛОНАСС: G1, G2, G3*; Galileo: E1, E5b, E5a, E5 AltBoC*, E6c*; QZSS: L1C/A, L2C, L5, L1C; SBAS: L1C/A; NAVIC: L5
• Холодный старт: < 20 с (добавление модуля захвата ускорения)
• Горячий старт (с RTC): < 10 с (типично)
• Повторный сбор сигнала: < 1 с
• Время инициализации РТК: < 5 с (D < 10 км)
• Надежность инициализации: > 99.9 %
• Точность измерения скорости: ≤ 0.02 м/с
• Точность времени: 20 нс
• Время сходимостиPPP: < 15 мин
• Постобработка: 2.5 мм + 1 ppm по горизонтали; 5 мм + 1 ppm по вертикали
• Single Baseline RTK: 8 мм + 1 ppm по горизонтали; 15 мм + 1 ppm по вертикали
• DGPS: < 0.4 м RMS
• SBAS: 1 м 3D RMS
• Standalone: 1,5 м по горизонтали; 3 м по вертикали
• PPP: 0,1 м по горизонтали; 0,2 м по вертикали

Физические

• Размеры (Ш × Д × В): 12,2 мм × 16 мм × 2,5 мм
• Вес: 1,0 г
• Аппаратный интерфейс: LGA 24 pin
• Потребляемая мощность: 0,35 Вт
• Входное напряжение: +3.3 В ± 5% DC
• Рабочая температура: от -40 °C до +85 °C
• Температура хранения: от -55 °C до +125 °C
• Питание LNA (внешнее): +3.3 В ~ +5 В ± 5% VDC @ 0-100 мА
• Усиление МШУ: 20 ~ 35 дБ (предположительно)
• Согласование импеданса: 50 Ω

Связь

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• Вход/выход данных коррекции: RTCM 2.X, 3.X
• Выход данных позиции: ASCII (NMEA-0183): GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; двоичные: ComNav Binary
• Частота вывода показаний: 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 Гц*, 50 Гц* (пункты, отмеченные *, поддерживаются конкретной прошивкой)

Caractéristiques / Spécifications techniques

• Производитель: ComNav Technology Ltd.
• Модель: K901
• SoC: QC7820 (RF & BB интегрированный GNSS SoC нового поколения)
• CPU: Двухъядерная архитектура
• Антипомеховые технологии: внутренняя адаптивная система с широкополосным приемом, узкополосным подавлением и отклонением непрерывных волн
• Интеграция: компактный SMT-корпус с полной совместимостью выводов для упрощения проектирования
