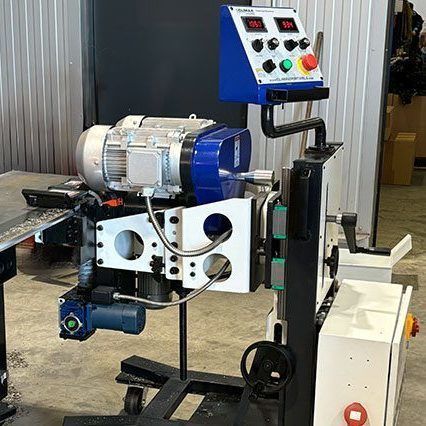

Контурный станок EM60

Описание
Автоматический фрезерный станок для обработки кромок листов CLIMAX EM60 выполняет холодное фрезерование с высокой точностью, обеспечивая неокисленную поверхность, пригодную для подготовки к сварке. Прецизионная фреза обеспечивает стабильную высококачественную обработку поверхности. Фрезерная головка поворачивается на 180°, а агрегат перемещается в обоих направлениях вдоль пластины, что позволяет обрабатывать фаски с обеих сторон без переустановки пластины.

Области применения
Широко применяется в машиностроении, сталестроении, изготовлении сосудов под давлением, судостроении и аэрокосмической отрасли.

Преимущества продукта

• Точное скосование 0–60° для подготовок фасок типов V, Y, K и X.
• Холодное фрезерование обеспечивает чистую, неокисленную поверхность, соответствующую требованиям сварки.
• Высокое качество отделки благодаря прецизионной фрезе улучшает подготовку кромок под сварку.
• Обработка различных материалов: стали, специальные сплавы, алюминий и медь.
• Автоматическая подача до 1500 mm/min для стабильной работы с минимальным участием оператора.
• Контроль в реальном времени скоростей подачи и резания отображается на экране станка.
• Простая регулировка 0–60° с встроенной угловой шкалой для быстрой и повторяемой настройки.
• Быстрая ручная регулировка высоты для выравнивания по разной толщине плит.
• Электрическая система зажима надежно фиксирует станок на пластине для точной обработки.
• Высокоскоростная фрезерная головка со сменными пластинами (в комплекте 8 пластин).
• Реверсивная конструкция с поворотом 180° обеспечивает обработку обеих сторон без перестановки пластины.
• Движение в обоих направлениях вдоль пластины сокращает время наладки и поддерживает фаски V, Y, X и K.
• Металлические поворотные ролики и термостойкие колеса обеспечивают стабильное позиционирование и движение.
• Электродвигатель доступен в вариантах 400 V или 480 V для промышленных условий.
• Комплект поставки включает фрезерную головку с 8 пластинами, набор инструментов, металлические колеса, документацию и деревянный транспортный ящик.
• Опция: транспортный ящик с рампой (арт. EM60RB) упрощает погрузку/разгрузку и защищает при транспортировке/хранении.

Технические характеристики (таблица)
ОПИСАНИЕ — ЭЛЕКТРИЧЕСКОЕ 400 В — ЭЛЕКТРИЧЕСКОЕ 480 В
Артикул | EM60400 | EM60480
Диапазон толщин | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Макс. ширина фаски | 1,77" / 45 mm | 1,77" / 45 mm
Мин. ширина пластины | 7,87" / 200 mm | 7,87" / 200 mm
Угол фаски | 0 – 60° | 0 – 60°
Холостой ход | 525 – 1050 rpm | 525 – 1050 rpm
Крутящий момент | 35 Nm | 35 Nm
Скорость подачи | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Макс. рабочая темп. | 55°C | 55°C
Макс. акустич. излучение | 75 dB | 75 dB
Мощность мотора | 6 kW | 6 kW
Напряжение | 400 V 3 фазы | 400 V 3 фазы
Частота | 50 / 60 Hz | 50 / 60 Hz
Вес нетто | 773 lbs / 351 kg | 773 lbs / 351 kg
Габариты упаковки (стандарт) | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm
Вес упаковки (стандарт) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg
Габариты упаковки (с рампой) | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm
Вес упаковки (с рампой) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg

Характеристики / спецификации

• Модель: EM60 (артикулы EM60400 — 400V; EM60480 — 480V)
• Диапазон толщин: 6 – 80 mm (0,236 – 3.150")
• Макс. ширина фаски: 45 mm (1,77")
• Мин. ширина пластины: 200 mm (7,87")
• Угол фаски: 0 – 60°
• Холостой ход шпинделя: 525 – 1050 rpm
• Крутящий момент: 35 Nm
• Скорость подачи: 0 – 1500 mm/min (0–59 ft/min)
• Макс. рабочая темп.: 55°C
• Макс. акустич. излучение: 75 dB
• Мощность мотора: 6 kW
• Напряжение: 400 V 3 фазы (опция 480 V)
• Частота: 50 / 60 Hz
• Вес нетто: 351 kg (773 lbs)
• Вес в упаковке: 516 kg (1.137 lbs)
• Габариты упаковки стандарт: 1.250 x 800 x 1.480 mm
• Габариты упаковки с рампой: 1.350 x 1.130 x 1.720 mm
• 180° реверсивная фрезерная головка со сменными пластинами (8 в комплекте)
• Интегрированная электрическая система зажима
• Металлические поворотные ролики и термостойкие колеса
• Комплектация: набор инструментов, металлические колеса, документация, деревянная транспортная ящик; опция: ящик с рампой (EM60RB)
