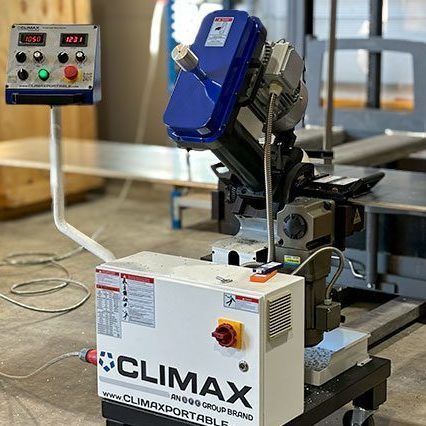

Контурный станок EM90

Описание
CLIMAX EM90 — промышленная фрезерная машина для кромок пластин, спроектированная для холодного фрезерования и подготовки кромок к сварке с чистой, не окисленной поверхностью. Обеспечивает точное фасонное фрезерование 0–90° и доступна в двух электрических вариантах для производственных участков.

Обрабатываемые материалы

• Железо и углеродистая сталь
• Хромистые стали
• Мелкозернистые стали
• Алюминий и алюминиевые сплавы
• Медь и медные сплавы

Области применения

• Производство инженерной и тяжёлой техники
• Строительство стальных конструкций
• Изготовление сосудов под давлением
• Судостроение и офшорные конструкции
• Структурные элементы для аэрокосмической отрасли

Преимущества продукта

• Точное фасонное фрезерование 0–90° для подготовки V- и Y-образных швов.
• Холодное фрезерование даёт чистые, не окисленные кромки, соответствующие требованиям сварки.
• Высокое качество поверхности благодаря прецизионному фрезеру обеспечивает согласованную подготовку кромок.
• Возможность удаления наплавок до 40 мм с помощью опции для сложных задач производства.
• Обработка широкого спектра материалов: стали, специальные сплавы, алюминий, медь.
• Автоматическая подача для бесперебойной работы до 1500 mm/min, повышающая производительность.
• Отображение скоростей подачи и резания в реальном времени на экране для управления процессом.
• Простая регулировка угла 0–90° с интегрированной угломерной шкалой для быстрой и повторяемой настройки.
• Быстрая регулировка высоты вручную для выравнивания под разную толщину пластины.
• Надёжная электрическая система зажима для стабилизации машины в процессе фрезерования.
• Высокоскоростной фрезерный узел с заменяемыми пластинами для разных материалов.
• Металлические поворотные колеса и жаропрочные колёса для устойчивого перемещения по плите.
• Электросистема доступна в 400 V или 480 V для промышленных условий.
• Поставляется готовой к использованию: фрезерный узел, набор инструментов, металлические диски, документация и деревянная транспортная коробка.
• Опция: транспортная коробка с пандусом (парт. номер EM90RB) для облегчения погрузки/выгрузки.
• Опция: 90° фрезерный узел для удаления наплавок (парт. CL400R-63) с пятью винтовыми пластинами.

Технические характеристики

• Модель / ссылки: EM90 — EM90400 (ELECTRIC 400 V) / EM90480 (ELECTRIC 480 V)
• Диапазон толщин плит: 6 – 60 mm (0.236 – 2.362”)
• Макс. ширина фаски: 45 mm (1.77”)
• Мин. ширина пластины: 200 mm (7.87”)
• Угол фаски: 0 – 90°
• Холостой ход: 525 – 1050 rpm
• Крутящий момент: 35 Nm
• Скорость подачи: 0 – 1500 mm/min (0–59 ft/min)
• Макс. рабочая температура: 55 °C
• Макс. акустическое излучение: 75 dB
• Мощность электродвигателя: 4 kW
• Напряжение: 400 V трёхфазное (также доступно 480 V)
• Частота: 50 / 60 Hz
• Масса нетто: 262 kg (578 lbs)
• Упаковка (стандартная коробка): 1000 x 800 x 1350 mm — вес упаковки: 396 kg (873 lbs)
• Упаковка (коробка с пандусом): 1140 x 1150 x 1620 mm — вес упаковки: 396 kg (873 lbs)
