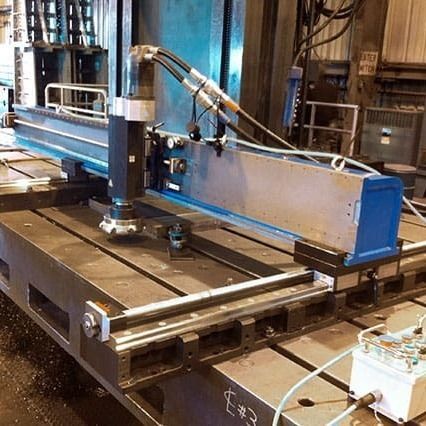

Фрезерный станок 3 оси LM6200

с рамойпромышленныйдля тяжелой обработки

Обзор
CLIMAX LM6200 — самая мощная переносная портальная фрезерная машина CLIMAX, спроектированная для высокой точности, жесткости и гибкости конфигурации при крупномасштабной обработке на объекте. Модульная станина расширяется от 48 до 192 in (1219,2–4876,8 mm) и обеспечивает 32–152 in (812,8–4470,4 mm) точного перемещения; доступны варианты массивной станини для повышения жесткости.

Ключевые особенности

• Модульная конструкция станин: комбинирование укороченных секций для адаптации к рабочей зоне при сохранении жесткости; соединительные пластины и крепеж оптимизированы для расширенных конфигураций.
• Мощные варианты шпинделя: поддержка фрезерных головок до 10 in (254,0 mm); опционально гидравлический блок 25 Hp (18,6 kW).
• Гибкие конфигурации: переход между линейной и портальной обработкой; рельсы можно разделить для портальной установки; электрические подачи монтируются на осях X, Y или Z.
• Поворотная фрезерная головка на 360° и опциональная поворотная плита; опциональная сборка с направляющей по оси Z для бокового фрезерования и увеличенных ходов.
• Технология рельсов с пониженным трением: прецизионные рельсы с продвинутой смазкой и шарико-винтовыми парами для плавного, безрывкового перемещения.
• Применение: фрезерование, сверление и растачивание в горизонтальном, вертикальном или перевернутом положении.

Преимущества продукта

• Жесткая модульная конструкция: модульная геометрия станини и усиленные соединения обеспечивают высокую жесткость на больших длинах.
• Мощная и точная обработка: прочный шпиндель и опция гидростанции позволяют выполнять агрессивную резку с высокой повторяемостью.
• Гибкая эксплуатация: быстрая переналадка между линейным и портальным режимами; несколько вариантов крепления подач и поворот головки на 360°.
• Снижение техобслуживания: рельсы с пониженным трением и прецизионные шарико-винтовые пары минимизируют износ и потребность в обслуживании.

Спецификации
Макс. ход по X — 176″ / 4470,4 mm
Макс. ход по Y — 106″ / 2692,4 mm
Макс. вертикальный ход — 8″ / 203,2 mm
Размер шпинделя — 4 – 10″ / 101,6 – 254,0 mm
Опция питания — Гидравлика

Технические характеристики

• Модель: LM6200
• Бренд: CLIMAX
• Расширение станини: 48 до 192 in (1219,2 до 4876,8 mm)
• Предоставляемый ход: 32 до 152 in (812,8 до 4470,4 mm)
• Опция гидравлического агрегата: 25 Hp (18,6 kW)
• Опциональные аксессуары: поворотная плита; сборка скользящей оси Z
• Система рельсов: рельсы с пониженным трением и продвинутая смазка
• Привод: прецизионные шарико-винтовые пары на осях X, Y и Z
• Операции: фрезерование, сверление, растачивание; линейные или портальные конфигурации
