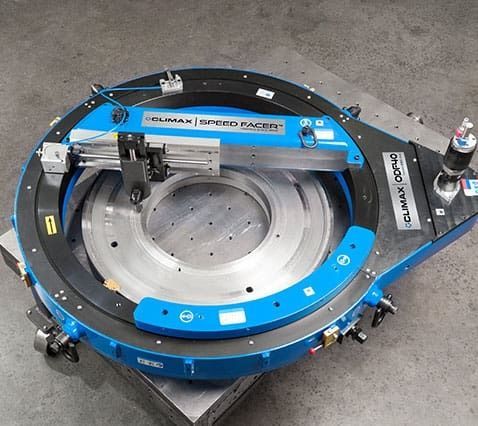

Переносная машина для подрезки торца SPEED FACER™ ODF30 – ODF120

с внешним креплениемгидравлическаяпневматическая

Обзор
CLIMAX SPEED FACER™ ODF30 – ODF120 — высокопроизводительная фрезерная установка для обработки торцов фланцев с наружным креплением (OD) для работы на объекте. Разработана для обеспечения безопасности, высокой скорости и точности. Дистанционное управление подачей и автоматическая подача обеспечивают фактическую безручную обработку, удерживая оператора в безопасной зоне от движущихся частей и повышая стабильность и производительность.

Ключевые особенности

• Быстрый ввод в эксплуатацию с индивидуальными установочными пальцами и регулируемыми выравнивающими опорами для упрощения выравнивания — от ящика до реза за 15 минут или меньше.
• Бесступенчато регулируемые скорости подачи и полностью поворотная головка инструмента с инструментами, вращающимися на 360°, для гибкости при различных торцевых операциях, качествах поверхности и высоких скоростях удаления металла.
• Дистанционное управление подачей и автоматическая подача для безручной работы и повышения безопасности оператора.

Преимущества продукта

• Мощная и точная производительность обработки: опция пневмодвигателя до 3 hp; оптимизированное передаточное число для твердосплавных или HSS инструментов; подачи 0,001–0,032 in/rev (0,025–0,813 mm/rev); несколько триггеров подачи для агрессивных подач.
• Универсальность и простота использования: десять моделей покрывают диам. фланцев до 120,5" (3060 мм); головка и режущий инструмент вращаются независимо на 360° для фасок, пазов под O-ring, прямоугольных уступов и наклонных поверхностей; опция крепления сзади; съемные триггеры подачи; переворачиваемый пневмодвигатель; установочные пальцы и выравнивающие опоры для быстрой настройки; держатель инструмента принимает до 0,75 in (19,1 мм); режущие инструменты по запросу; специализированная тара для доставки.
• Безопасность: система автоматической подачи удерживает оператора от движущихся частей; защитный кожух подшипника предотвращает попадание стружки в подшипники и ременной привод; блокировка безопасности при низком давлении предотвращает непреднамеренные перезапуски; кнопка аварийной остановки; сертификация CE.

Технические характеристики (таблица)
Model | Mounting range | Mounting range with feet extension | Facing diameter range | Motor option
ODF30 | 19.2 – 30.5" / 488 – 775 mm | 9.2 – 30.5" / 234 – 775 mm | 0 – 30.5" / 0 – 775 mm | Pneumatic or Hydraulic – Belt Drive
ODF40 | 29.2 – 40.5" / 742 – 1029 mm | 19.2 – 40.5" / 488 – 1029 mm | 0 – 40.5" / 0 – 1029 mm | Pneumatic or Hydraulic – Belt Drive
ODF50 | 39.2 – 50.5" / 996 – 1283 mm | 29.2 – 50.5" / 742 – 1283 mm | 0 – 50.5" / 0 – 1283 mm | Pneumatic or Hydraulic – Belt Drive
ODF60 | 49.2 – 60.5" / 1250 – 1537 mm | 39.2 – 60.5" / 996 – 1537 mm | 0 – 60.5" / 0 – 1537 mm | Pneumatic or Hydraulic – Belt Drive
ODF70 | 59.2 – 70.5" / 1512 – 1791 mm | 49.2 – 70.5" / 1250 – 1791 mm | 0 – 70.5" / 0 – 1791 mm | Pneumatic or Hydraulic – Belt Drive
ODF80 | 69.2 – 80.5" / 1757 – 2044 mm | 59.2 – 80.5" / 1503 – 2044 mm | 0 – 80.5" / 0 – 2044 mm | Pneumatic or Hydraulic – Belt Drive
ODF90 | 79.2 – 90.5" / 2011 – 2298 mm | 69.2 – 90.5" / 1757 – 2298 mm | 0 – 90.5" / 0 – 2298 mm | Pneumatic or Hydraulic – Belt Drive
ODF100 | 89.2 – 100.5" / 2265 – 2552 mm | 79.2 – 100.5" / 2011 – 2552 mm | 0 – 100.5" / 0 – 2552 mm | Pneumatic or Hydraulic – Belt Drive
ODF110 | 99.2 – 110.5" / 2519 – 2806 mm | 89.2 – 110.5" / 2265 – 2806 mm | 0 – 110.5" / 0 – 2806 mm | Pneumatic or Hydraulic – Belt Drive
ODF120 | 109.2 – 120.5" / 2773 – 3060 mm | 99.2 – 120.5" / 2519 – 3060 mm | 0 – 120.5" / 0 – 3060 mm | Pneumatic or Hydraulic – Belt Drive

Технические данные

• Серия: SPEED FACER™ (ODF30–ODF120).
• Модели: ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120.
• Диапазон диаметров торца: зависит от модели, от 0–30.5" / 775 мм до 0–120.5" / 3060 мм.
• Опции двигателя: пневматический или гидравлический; ременной привод; пневмодвигатель до ~3 hp доступен.
• Подача: бесступенчато 0,001–0,032 in/rev (0,025–0,813 mm/rev); несколько триггеров подачи.
• Инструменты: держатель инструмента принимает до 0,75 in (19,1 мм); совместим с твердосплавными или HSS инструментами.
• Головка и инструмент: независимый поворот на 360° для фасок, пазов, уступов и наклонных поверхностей.
• Безопасность: автоматическая подача, защита подшипников, блокировка при низком давлении, аварийный стоп; CE-сертификация.
• Быстрая установка: установочные пальцы и выравнивающие опоры обеспечивают оперативное выравнивание; доступна защитная тара для перевозки.
