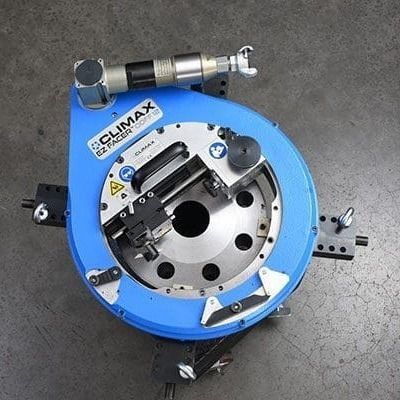

Переносная машина для подрезки торца EZ FACER™ ODFF12

с внешним креплениемпневматическая

Обзор продукта
CLIMAX EZ-FACER™ ODFF12 — фрезер для фланцев с наружным (OD) креплением, предназначенный для точной обработки плоских фланцев на месте. Пневматический и портативный агрегат выполняет реставрацию фланцевых поверхностей, проточек и фасок без демонтажа тяжёлого трубопроводного или технологического оборудования. Крепление по внешнему диаметру обеспечивает стабильную юстировку при критических работах на объекте.

Надёжность и области применения
Модульная прочная конструкция делает ODFF12 пригодной для тяжёлых полевых условий. Подходит для работ по техническому обслуживанию, ремонту и при остановках, когда важно сократить простой и обеспечить жёсткие допуски обработки.

Преимущества продукта

• Портативная конструкция с OD-креплением для обработки на месте без демонтажа оборудования.
• Пневматический привод и удалённые контроли позволяют работать без ручного управления и повышают безопасность.
• Модульное крепление лапы патрона обеспечивает быструю, гибкую фиксацию и повторяемую юстировку.
• Интегрированный пневматический блок управления (PCU) с регулировкой скорости и подачи для контроля процесса.
• Поставляется в защитном металлическом ящике с кратким руководством для быстрой подготовки к работе.

Ключевые характеристики

• Плоскостность до 0.006" (0,152 мм); шероховатость поверхности до 125 Ra (диапазон: 125–500 Ra).
• Возможности обработки: финишная обработка плоских фланцев, нарезка проточек и создание фасок на различных материалах.
• Регулируемая подача (в таблице указано 0–0.033"/об; в описании продукта также упоминается 0–0.032" как диапазон настройки) для точного радиального и осевого контроля.
• Привод: Micro V ремень с передаточным отношением 5.4:1; скорость поворотного рычага 5–40 об/мин.
• Пневматическая мощность: ≈1.3 hp (1 kW); типично 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min.

Установка и эксплуатация

• Определите диапазон зажима и установите соответствующие зажимные лапы.
• Закрепите агрегат на наружном диаметре фланца и выровняйте/центрируйте RDU.
• Установите мотор и узел скользящей каретки.
• Настройте PCU, установите подачу на ноль, затем постепенно откройте регулятор скорости и включите ручной клапан.
• Отрегулируйте подачу и скорость вращения для получения требуемой шероховатости поверхности.
• В случае необходимости остановки воспользуйтесь аварийным стопом, отпустив ручку клапана.

Сертификация и соответствие

• Соответствует требованиям CE — Директива по машинам 2006/42/EC.
• ISO 9001:2015 — соответствие требованиям системы менеджмента качества.
• Соответствует стандартам ASME, API и ANSI по качеству поверхности.

Применения

• Восстановление повреждённых или корродированных фланцев.
• Обработка проточек или фасок на плоских фланцах.
• Подготовка уплотняемых поверхностей при техническом обслуживании или остановках.
• Обработка на месте без демонтажа оборудования для сокращения времени простоя.

Отрасли

• Нефть и газ
• Нефтехимия и НПЗ
• Судостроение и офшор
• Энергогенерация
• Очистка воды и коммунальные службы
• Горная добыча и тяжёлая промышленность
• Авиационно‑космическая отрасль и оборона (наземные трубопроводные системы)

Технические характеристики (таблица)
МОДЕЛЬ: ODFF12
Номер детали: 106283
Диапазон монтажа: 3–12.5" / 76.2–317.5 mm
Диапазон диаметра обработки: 4–12" / 101.6–304.8 mm
Ход радиального салазочного узла: 4.4" / 111.8 mm
Ход осевой головки: 2.5" / 63.5 mm
Скорость подачи: 0–0.033"/об / 0–0.838 mm/об (регулируемая)
Тип привода: Micro V ремень
Передаточное число: 5.4:1
Диапазон скорости поворотного рычага: 5–40 об/мин
Требуемая пневматическая мощность: 1.3 hp (1 kW) — 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
Вес машины: 133.2 lbs / 60.4 kg
Вес с упаковкой: 250 lbs / 113.4 kg
Габариты ящика: 36.2 x 28.5 x 16" / 920 x 724 x 406 mm
HS код: 8461.9

Технические данные

• Модель: ODFF12
• Номер детали: 106283
• Диапазон монтажа: 3–12.5" (76.2–317.5 mm)
• Диапазон диаметра обработки: 4–12" (101.6–304.8 mm)
• Радиальный ход салазок: 4.4" (111.8 mm)
• Осевой ход головки: 2.5" (63.5 mm)
• Подача: 0–0.033"/об (0–0.838 mm/об)
• Привод: Micro V ремень; передаточное число 5.4:1
• Скорость: 5–40 об/мин
• Пневматическая подача: ≈1 kW (1.3 hp); 90 psi @ 75 CFM / 620 kPa @ 2.1 m3/min
• Вес машины: 60.4 kg; вес с упаковкой: 113.4 kg
• Габариты ящика (Д×Ш×В): 920 × 724 × 406 mm
• HS код: 8461.9
