Переносная машина для подрезки торца EZ FACER™ ODFF24

с внешним креплениемдля резанияпневматическая

Обзор

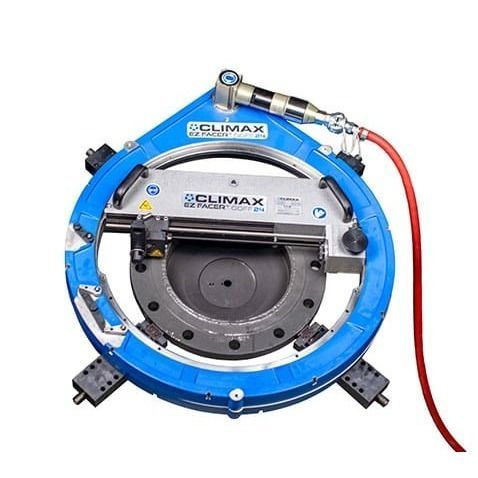

CLIMAX EZ-FACER™ ODFF24 с наружным креплением (OD) — портативный пневматический станок для точной обработки плоских фланцев на месте. Предназначен для восстановления поверхности фланцев, прорезки канавок и снятия фасок без демонтажа тяжёлых трубопроводных или технологических систем. Крепление по наружному диаметру обеспечивает стабильное выравнивание при критических ремонтных работах.

Преимущества продукта

• Точная обработка: плоскостность до 0,006 in (0,152 mm) и шероховатость поверхности до 125 Ra (диапазон 125–500 Ra) для воспроизводимых результатов.
• Универсальные операции: фрезерование поверхности, нарезка канавок и снятие фасок на различных типах фланцев и материалах.
• Мощность и управление: интегрированный пневматический блок управления (PCU) с регулировкой скорости и подачи; подача 0–0,033 in/об для тонкой радиальной и осевой регулировки.
• Быстрая установка: модульное крепление лапы патрона для гибкой фиксации и быстрого развёртывания.
• Безопасность оператора: пневмопривод, возможность бесконтактной работы и дистанционное управление с аварийным стопом.

Установка и эксплуатация

• Поставляется в специальном защитном металлическом ящике с одностраничным руководством быстрого запуска.
• Определить диапазон зажима и установить опорные лапы.
• Закрепить на заготовке и выровнять/центрировать RDU.
• Установить двигатель и узел каретки.
• Настроить PCU и установить подачу на ноль перед началом резания.
• Постепенно открывать регулятор скорости и включать ручной клапан; настроить подачу и скорость вращения для требуемой отделки.
• Аварийная остановка осуществляется отпусканием ручки клапана.

Сертификация и соответствие

• Соответствует CE — Директива по машинам 2006/42/EC.
• ISO 9001:2015 — система менеджмента качества.
• Соответствует стандартам поверхностной отделки ASME, API и ANSI.

Применения

• Восстановление повреждённых или корродированных фланцев.
• Обработка канавок и фасок на плоских фланцах.
• Подготовка уплотнительных поверхностей при техническом обслуживании или остановках.
• Обработка на месте без демонтажа оборудования.

Отрасли

• Нефть и газ
• Нефтехимия и НПЗ
• Судостроение и офшор
• Энергетика
• Очистка воды и коммунальные службы
• Добывающая и тяжёлая промышленность
• Космическая и оборонная промышленность (наземные трубопроводные системы)

Технические характеристики
МОДЕЛЬ: ODFF24
Номер детали: 106284
Диапазон крепления: 9.7–24.5 in / 246–622 mm
Диапазон обрабатываемого диаметра: 0–24 in / 0–609.6 mm
Ход радиального суппорта: 12.8 in / 324.9 mm
Ход осевой головки инструмента: 2.5 in / 63.5 mm
Скорость подачи: 0–0.033 in/об / 0–0.838 mm/об

ПРИВОДНАЯ СИСТЕМА
Тип привода: Micro V ремень
Передаточное отношение: 9.0:1
Диапазон скорости поворотного рычага: 5–30 rpm
Требования к пневматическому питанию: 1.3 hp (1 kW); 90 psi при 57 CFM / 620 kPa при 1.6 m3/min

ГАБАРИТЫ И ВЕС
Вес машины: 237 lbs / 60.4 kg
Вес при отправке: 410 lbs / 186 kg
Размеры ящика: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
HS Код: 8461.9

Характеристики / технические данные

• Модель: ODFF24
• Номер детали: 106284
• Диапазон крепления: 9.7–24.5 in (246–622 mm)
• Диапазон обрабатываемого диаметра: 0–24 in (0–609.6 mm)
• Ход радиального суппорта: 12.8 in (324.9 mm)
• Ход осевой головки: 2.5 in (63.5 mm)
• Подача: 0–0.033 in/об (0–0.838 mm/об)
• Тип привода: Micro V ремень
• Передаточное отношение: 9.0:1
• Диапазон скорости: 5–30 rpm
• Пневматическое питание: 1.3 hp (1 kW); 90 psi при 57 CFM (620 kPa при 1.6 m3/min)
• Вес машины: 237 lbs (60.4 kg)
• Вес при отправке: 410 lbs (186 kg)
• Размеры ящика: 1200 x 1032 x 406 mm
