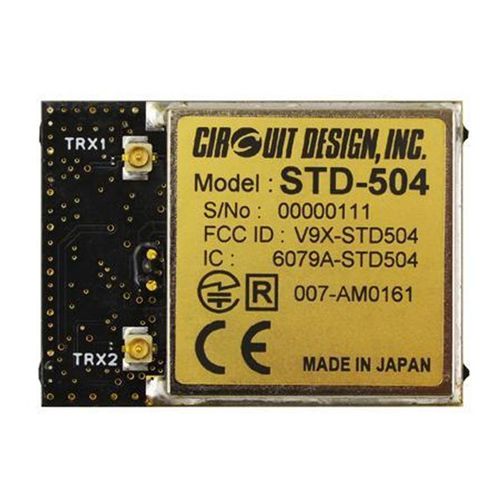

Приемопередатчик DSSS STD-504

2,4 ГГцрадиоРЧ

Обзор
STD-504 — компактный 2,4 ГГц DSSS радиоприёмопередатчик, разработанный для промышленной телеметрии и теледистанционного управления. Включает приёмник с настоящей диверситетной схемой и диверситет передачи для обеспечения надёжной связи в загруженной полосе 2,4 ГГц. Модуль поддерживает низкое энергопотребление и питание от батареи, обеспечивает прозрачный RF-интерфейс данных и настраивается через UART-команды.

Сертификации
Соответствует EN 300 328, FCC Part 15.247 (США), ISED RSS-210 (Канада) и ARIB STD-T66 (Япония), что позволяет глобальное развертывание.

Особенности

• Сертификация соответствия CE, FCC, ISED и ARIB
• Модуляция Direct Sequence Spread Spectrum (DSSS)
• Опция переключения канала, управляемая выводом CHC
• Приёмник с настоящей диверситетной схемой (два встроенных приёмных контура)
• Диверситет передатчика
• Настройка модуля с помощью специальных UART-команд
• Прозрачный RF-интерфейс данных (DO/DI/CLK)
• Низкое энергопотребление, поддержка питания от батареи; 75 каналов
• Дальность связи по прямой видимости (LOS): 300 м
• Встроенный температурный датчик

Применения

• Промышленное дистанционное управление
• Телеметрические системы

Технические характеристики (кратко)

• Применимые стандарты: EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
• Режим связи: Simplex
• Метод передачи: Direct sequence spread spectrum
• Тип излучения: F1D (FSK)
• Частота: 2402.5–2476.5 MHz
• Шаг канала: 1 MHz
• Скорость передачи данных RF: 19.2 kbps
• Частота чипов: 288 kcps
• RF-разъёмы: MHF x 2
• Код расширения: 15 чипов (M-последовательность: 111101010001100)
• Диапазон рабочих температур: -30 до +70 °C (без образования конденсата)
• Питание: 3.3–5.0 V DC (абс. макс. 5.5 V)
• Ток потребления: TX 55 mA typ.; RX 60 mA typ.
• Габариты: 40 x 29 x 5.5 mm
• Вес: 10 g
• Выходная RF-мощность: < 10 mW (e.i.r.p.)
• Вход TX-данных: цифровой L = GND, H = Vref
• Уровень входного RF (RX): < -13 dBm
• Чувствительность приёмника: -93 dBm (19.2 kbps, BER 0.1%)
• Порты RF-интерфейса данных: DO / DI / CLK (скорость данных 19.2 kbps; синхр: CLK)
• Порты интерфейса команд: TXD / RXD (UART, формат RS232C; асинхронный)
• Поддерживаемые UART-скорости: 19.2 k / 38.4 k / 57.6 kbps
• Управление потоком: отсутствует
• Другие параметры UART: длина данных 8 бит; паритет: нет; стоп-биты: 2
