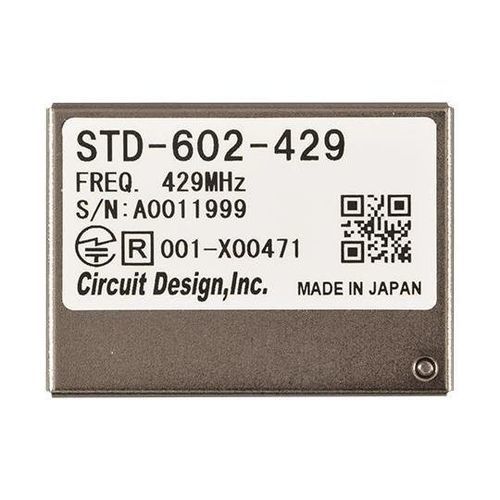

Многоканальный module radio STD-602-429

UHFузкополосный

Узкополосный компактный радиомодуль UHF FM STD-602-429 подходит для промышленных приложений дистанционного управления и телеметрии, работающих в диапазоне 429 МГц. Этот модуль, предназначенный для использования в Японии, имеет сертификат типа строительной конструкции (знак Giteki), что означает, что для его использования не требуется лицензия на радиосвязь или регистрация. STD-602-429 имеет простой последовательный интерфейс и позволяет использовать собственный протокол связи. Мощность радиочастоты, скорость передачи данных и канал могут быть установлены с помощью специальных последовательных команд. В соответствии с требованиями японских норм, функция определения несущей также реализована и выполняется автоматически. Соответствует стандарту ARIB STD-T67Содержит сертификат типа строительного проекта (знак Giteki)Диапазон 429 МГцМалые размеры 36 x 26 x 6,1 ммМаломощный режим работы - 27 мА (TX 10 мВт / 3 В) - 17 мА (RX)Прозрачный интерфейс для ввода и вывода данныхКомандный интерфейс управленияПрименение: Промышленные системы дистанционного управленияТелеметрические системыСистемы мониторинга Технические характеристики: Применяемый стандартARIB STD-T67Тип сертификации строительного проекта (знак Giteki) приобретенный Метод связиСимплексный, полудуплексный Тип излученияF1DFSK узкий Частота429.246875 до 429.915625 МГц Количество ВЧ каналов40 каналов79 каналов96 каналов4 800 бит/с2 400 бит/с (TX 5, 10 мВт)2 400 бит/с (TX 1 мВт)Шаг канала12.5 кГц6,25 кГц4 800 бит/с2 400 бит/с Скорость передачи данных4 800 / 2 400 бит/с Напряжение питания3,0 - 5,0 В постоянного токаТок питания27 мА тип. (TX 10 мВт)17 мА тип. (RX) Диапазон рабочих температур-20 до +65 °C Размеры36 x 26 x 6,1 мм Вес13 г Передатчик Часть: Выходная мощность РЧ10 / 5 / 1 мВт Проводимое сопротивление 50 Ом Девиация+/-2,4 кГц+/-1,2 кГцPN9 4,800 бит/сPN9 2,400 бит/с Посторонние излучения< -27 дБм Мощность утечки смежного канала> 40 дБсPN9 2,400 / 4,800 бит/с Приемная часть: Тип приемникаОдин супергетеродин Максимальный уровень входного сигнала10 дБм Чувствительность приемника-114 дБм (4 800 бит/с)BER 1% Избирательность смежного канала50 дБ (4 800 бит/с)+/-12,5 кГц Блокировка75 дБ+/-1 МГц Постороннее излучение< -54 дБм Интерфейс: Интерфейс данных (DI / DO)L = GND H = VCC, асинхронныйПрозрачный интерфейс команд (TXD / RXD)UART 19 200 бит/с8 бит данных, без четности, 1 стоп-бит Ключевые особенности / технические характеристики: Соответствует стандарту ARIB STD-T67 Тип сертификации строительного дизайна (знак Giteki) Частота: 429,246875 - 429,915625 МГц Выходная мощность РЧ: 10 / 5 / 1 мВт Скорость передачи данных: 4 800 / 2 400 бит/с Напряжение питания: 3,0 - 5,0 В DC Потребляемый ток: 27 мА (TX), 17 мА (RX) Рабочая температура: от -20 до +65 °C Размеры: 36 x 26 x 6,1 мм Вес: 13 г Прозрачный и командный интерфейс управления Реализована функция определения носителя
