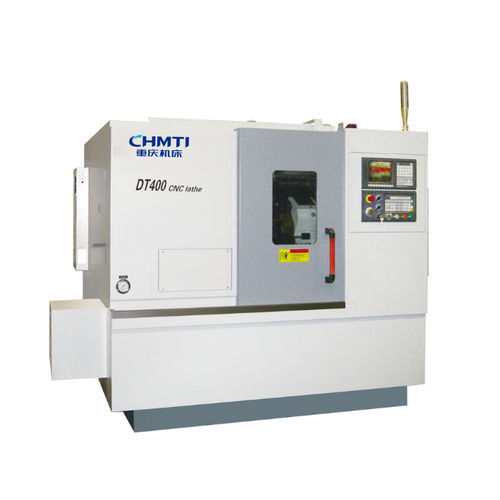

Токарный станок ЧПУ DT

горизонтальный2 осис сервоприводом

Краткое описание
Эта серия токарных станков предназначена для обработки дисковых (или валовых) деталей со сложной геометрией и высокими требованиями к точности, используемых в мотоциклах, автомобилях и лёгкой приборостроительной отрасли.

Основные эксплуатационные характеристики и особенности станка:

• Станок представляет собой малый–средний высокоэффективный прецизионный токарный станок с ЧПУ. Помимо токарной обработки, различные конфигурации могут включать сверление, развёртывание, нарезание резьбы, растачивание и фрезерование, что делает его особенно пригодным для обработки сложных дисковых и валовых деталей при строгих допусках.
• Модульная конструкция; опциональная приводная револьверная головка обеспечивает комбинированную токарно-фрезерную обработку; опциональные электрошпиндель, линейные моторы и оптические линейки повышают точность обработки и динамическую отзывчивость.
• Путём изменения конфигурации подшипников шпинделя (подшипники NN спереди и сзади) и замены линейных направляющих на роликовые направляющие можно повысить общую жёсткость станка для чистовой обработки после термической обработки.
• Конструкция с наклоном суппорта под 30°, компактная компоновка и малая занимаемая площадь. Станина и основание выполнены литьём из высококачественного чугуна для повышения жёсткости и вибропоглощения.
• Приводные оси подачи оснащены серводвигателями, шарико-винтовыми парами и линейными направляющими для обеспечения точности и стабильности станка.
• Корпус с полностью закрывающимися раздвижными защитными дверями — эстетично и безопасно. Отвод стружки можно легко переключать между боковым и задним выбросом, что удобно для конвейерной производственной линии и соответствует требованиям «зелёного» производства.

Основные технические характеристики:
No. | Основные технические характеристики | DT300 | DT400 | DT400A
1 | Максимальная длина точения (мм) | 300 | 300 | 500
2 | Максимальный диаметр точения (вал) (мм) | Φ130 | Φ220 | Φ220
3 | Максимальный диаметр точения (диск) (мм) | Φ200 | Φ350 | Φ350
4 | Диапазон частот вращения шпинделя (об/мин) | 100–4000 | 100–3500 | 100–3500
5 | Мощность шпинделя (кВт) | 5.5 | 11 | 11

Дополнительная информация
Номер изделия/подсказка по модели: на странице отображается номер «DT高速精密».
