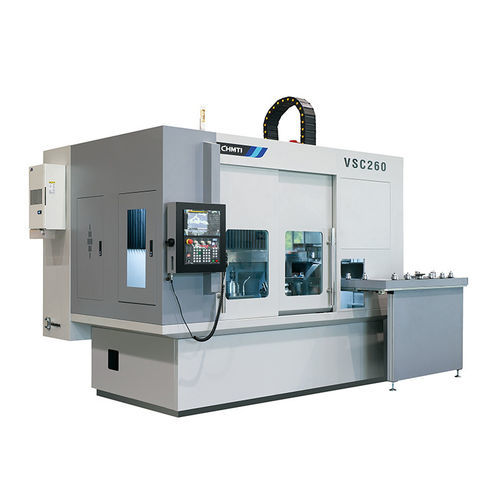

Шлифовальный центр с вертикальным точильным кругом VSC260
с внешним цилиндромдля зубчатых передачвертикальный

Шлифовальный центр с вертикальным точильным кругом - VSC260 - Chongqing Machine Tool (GROUP) Co., Ltd. - с внешним цилиндром / для зубчатых передач / вертикальный
Шлифовальный центр с вертикальным точильным кругом - VSC260 - Chongqing Machine Tool (GROUP) Co., Ltd. - с внешним цилиндром / для зубчатых передач / вертикальный
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
с внешним цилиндром, с вертикальным точильным кругом
Применение
для зубчатых передач
Конструкция
вертикальный
Тип управления
ЧПУ
Количество осей
2 оси
Другие характеристики
с автоматическим источником питания, с электрическим двигателем
Мощность

15 kW, 18 kW
(20,39 hp, 24,47 hp)

Ход Х

1 600 mm
(62,99 in)

Ход Y

300 mm
(11,81 in)

Описание

Краткое описание
Токарно‑шлифовальный центр VSC260 разработан для обработки дисковых зубчатых деталей после термообработки. Машина объединяет токарную и шлифовальную операции в одном корпусе, сокращая переклиповку и повышая точность и производительность обработки.

Основные характеристики и преимущества
  • Интегрированная токарно‑шлифовальная обработка в одной установке, уменьшение повторных закреплений, повышение размерной точности и производительности.
  • Перевернутая вертикальная компоновка, компактная конструкция и эффективная эвакуация стружки; полное ограждение для предотвращения вылета стружки и разбрызгивания охлаждающей жидкости.
  • Токарные и шлифовальные шпиндели выполнены в виде электрических шпинделей с циркуляционным водяным охлаждением для контроля тепловых деформаций и стабильности точности.
  • Линейные оси подачи оснащены оптическими линейными энкодерами (стеклянными линейками) с системой полного замкнутого контура для повышения точности позиционирования и передачи движения.
  • Оснащён циркулирующим магазином деталей, позволяющим шпинделю захватывать детали непосредственно из магазина, что обеспечивает высокий уровень автоматизации и эффективность циклов.


Основные технические характеристики
  • Модель: VSC260
  • Применение: дисковые зубчатые компоненты для токарно‑шлифовальной обработки после термообработки
  • Макс. проходной диаметр: Φ260
  • Макс. диаметр заготовки: Φ200
  • Макс. длина заготовки: 80 mm
  • Мощность шпинделя заготовки: 15 kW
  • Мощность шпинделя внутренней шлифовки: 15 kW
  • Мощность шпинделя наружной шлифовки: 18 kW
  • Ход оси X: 1600 mm
  • Ход оси Y: 300 mm
  • Конфигурация: перевернутая вертикальная компоновка
  • Тип шпинделя: электрические шпиндели (токарные и шлифовальные)
  • Охлаждение: циркуляционное водяное охлаждение
  • Точность передачи и обратной связи: линейные оси со стеклянной линейкой в системе замкнутого контура
  • Автоматизация: циркулирующий магазин деталей, прямой захват шпинделем
