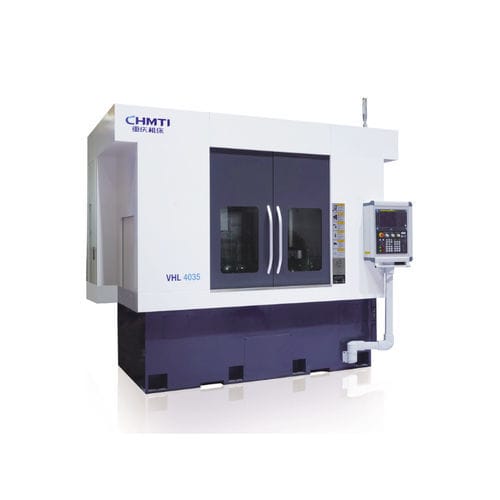

Токарный станок ЧПУ VHL4035

вертикальный5 осейс несколькими шпинделями

Резюме
Предназначен для крупносерийной, высокоточной комплексной обработки тормозных дисков для автомобильной и новых энергетических транспортных средств. Также экономически эффективен для обработки дисковых и коротких валов в отраслях: мотоциклы, приборостроение, электроинструменты, общий машинострой и редукторы.

Основные характеристики и особенности

• Станок представляет собой вертикальный/перевёрнутый числовой токарный центр с пяти осями и четырёхзвенной кинематикой, рассчитанный на эффективную и точную обработку.
• Вертикальный шпиндель и перевёрнутый шпиндель расположены вертикально навстречу друг другу; двойной радиальный подач обеспечивает горизонтальное перемещение, двойной осевой подач — вертикальное перемещение, сервоприводная W‑ось обеспечивает двустороннюю обработку в составной компоновке.
• Компактная конструкция, малая занимаемая площадь, полностью закрытые внутренние и внешние защитные кожухи, высоконапорная сухая/мокрая система охлаждения и автоматическая подача/удаление стружки для эффективного производства деталей.
• Оба рабочих шпинделя VHL4035 опираются на высокоточные роликоподшипники, что обеспечивает возможность высокоскоростной резки.
• Доступны опции автоматизации одиночной машины и различные интерфейсы для интеграции в линии, что обеспечивает автоматизированное и гибкое производство.
• Система управления: FANUC 0i‑TF или Siemens 828D.

Основные технические характеристики (таблица)
№ | Техническая характеристика | Параметр
1 | Максимальный диаметр заготовки | Φ420
2 | Максимальная высота заготовки | 450
3 | Максимальный диаметр вращения | Φ600
4 | Диапазон скоростей шпинделя (вертикальный/перевёрнутый) (об/мин) | 2500
5 | Мощность вертикального шпинделя (кВт) | 15
6 | Скорость перемещения по быстрому ходу (м/мин) | 24
7 | Максимальное расстояние между двумя шпинделями (без патрона) | 650

Характеристики / технические спецификации

• Модель: VHL4035
• Отрасли применения: автомобильные тормозные диски; крупносерийная обработка дисковых деталей и коротких валов (мотоциклы, приборостроение, электроинструменты, редукторы и др.)
• Конструкция: вертикальная/перевёрнутая, пятиосевая с четырёхзвенной кинематикой; вертикальный и перевёрнутый шпиндели расположены вертикально навстречу друг другу
• Диапазон скоростей шпинделя: 2500 об/мин
• Мощность вертикального шпинделя: 15 кВт
• Максимальный диаметр заготовки: Φ420
• Максимальный диаметр вращения: Φ600
• Максимальная высота заготовки: 450
• Максимальное расстояние между двумя шпинделями (без патрона): 650
• Скорость перемещения по быстрому ходу: 24 м/мин
• Комплектация: полностью закрытые защитные кожухи, высоконапорное сухое/мокрое охлаждение, автоматическая подача/удаление стружки; опционально автоматизация одиночной машины и различные интерфейсы интеграции
• Система управления: FANUC 0i‑TF или Siemens 828D
