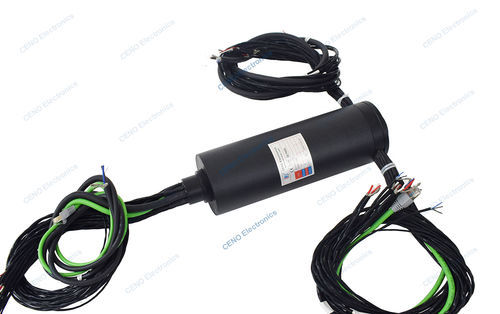

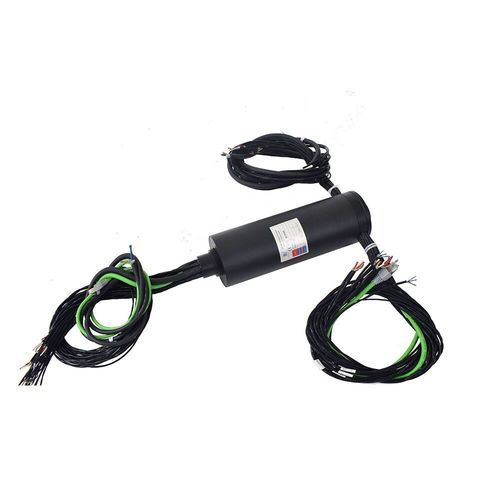

Вращающийся коллектор через Ethernet ECN000-77P

последовательныйGigabit Ethernetдля телекоммуникационной сети

Обзор
CENO ECN000-77P — скользящее кольцо для Ethernet сигналов, разработанное для центров обработки данных и промышленных Ethernet-применений. Обеспечивает 1×1000M Ethernet и настраиваемые силовые/сигнальные цепи, гарантируя непрерывную вращающуюся передачу с соблюдением EMC-требований.

Применение

• ЦОДы и вращающееся сетевое оборудование
• Промышленные Ethernet-системы и автоматизация
• Испытательные стенды, вращающиеся платформы и телеметрические системы

Технические характеристики
Модель: ECN000-77P
Ethernet: 1 × 1000M Ethernet
Примеры силовых и сигнальных цепей: 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Номинальное напряжение: 400VAC / VDC
Диэлектрическая прочность: ≥1000VAC@50Hz (питание); ≥300VAC@50Hz (сигнал)
Сопротивление изоляции: ≥500MΩ@500VDC (питание); ≥100MΩ@300VDC (сигнал)
Материал контактов: золото по золоту
Материал корпуса: алюминиевый сплав
Электрический шум: ≤30mΩ (50 rpm)
Скорость работы: 0–50 rpm
Степень защиты: IP51
Рабочая температура: -20℃ до +80℃
Рабочая влажность: ≤90%
Длина выводов: ротор 850 мм; статор 1000 мм

Конфигурации цепей

• Примеры: 2 цепи × 15A; 14 цепей × 10A; 12 цепей × 1A
• Примеры сигнальных цепей: 8×2A; 3×5A
• Включает 1×1000M Ethernet и опциональный RS232 на 50VDC при необходимости

Механика и установка
Фланцевое крепление. Корпус из алюминиевого сплава, степень защиты IP51. Длины выводов: ротор 850 мм, статор 1000 мм. Предназначено для ротационной интеграции в оборудование со скоростью до 50 rpm.

Соответствие и документация
CENO ECN000-77P соответствует EMC-требованиям для передачи Ethernet. Контурный и технический чертеж (ECN000-77P drawing rev) доступны по запросу.
