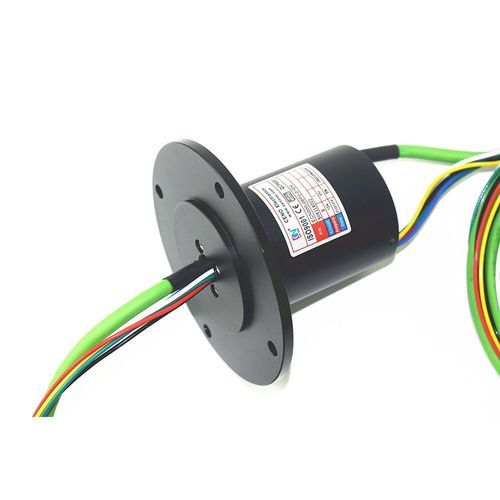

Вращающийся коллектор через Ethernet ECN000-06P2-01EM

1 Gbps100 Mbpsдля телекоммуникационной сети

Обзор
ECN000-06P2-01EM — это Ethernet-скользящее контактное кольцо от CENO Electronics с низким электрическим шумом. Оно обеспечивает шесть силовых цепей по 10A и один канал Ethernet 100M. В зависимости от применения поддерживает стабильную передачу Ethernet на 100M или 1000M без потери пакетов, без ошибок фрейма, с низким затуханием и возможностью передачи на большие расстояния. Типичные области применения: автоматические машины, такие как разливочные и упаковочные машины, а также коммуникационные системы.

Техническая спецификация
Модель: ECN000-06P2-01EM
Ток и цепи: 6 цепей × 10A; 1 цепь × 100M Ethernet
Номинальное напряжение: 0–380 VAC/VDC
Диэлектрическая прочность: ≥1000VAC@50Hz; ≥300VAC@50Hz
Сопротивление изоляции: ≥500MΩ@500VDC; ≥100MΩ@300VDC
Электрический шум: ≤30mΩ (50 rpm)
Длина выводов: Ротор 1000 мм; Статор 2000 мм
Скорость работы: 0–300 rpm
Материал контактов: Драгоценный металл
Материал корпуса: Алюминиевый сплав
Температура эксплуатации: -20°C до +60°C
Рабочая влажность: 60%
Класс защиты: IP51

Габаритный чертеж
Габаритный чертеж доступен (предоставлено изображение технического чертежа).

Технические характеристики

• Модель: ECN000-06P2-01EM
• 6 цепей для 10A
• 1 канал для 100M Ethernet (поддерживает 100M/1000M)
• Номинальное напряжение: 0–380 VAC/VDC
• Диэлектрическая прочность: ≥1000VAC@50Hz; ≥300VAC@50Hz
• Сопротивление изоляции: ≥500MΩ@500VDC; ≥100MΩ@300VDC
• Электрический шум: ≤30mΩ (50 rpm)
• Длина выводов: Ротор 1000 мм; Статор 2000 мм
• Скорость работы: 0–300 rpm
• Материал контактов: Драгоценный металл
• Материал корпуса: Алюминиевый сплав
• Температура эксплуатации: -20°C до +60°C
• Рабочая влажность: 60%
• Класс защиты: IP51
