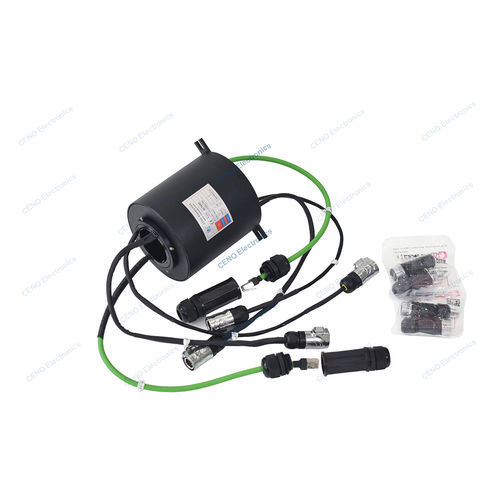

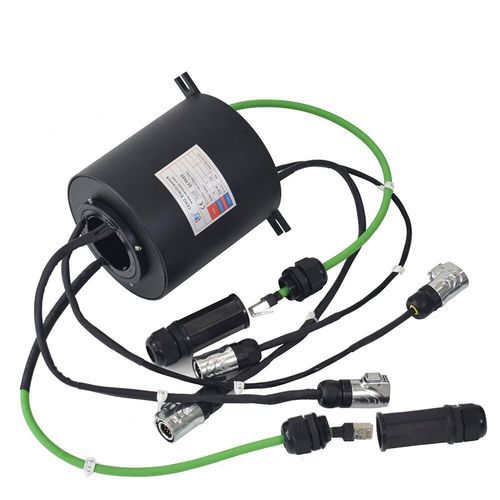

Вращающийся коллектор через Ethernet ECN050-14S-01EM-IP65

с проходящим валомдля измерительного инструментадля термопары

Обзор продукта
ECN050-14S-01EM-IP65 — это индивидуальное низкотемпературное сигнальное скользящее кольцо, объединяющее сигналы термопары, энкодера и Ethernet. Разработано для промышленной автоматизации и систем управления, где требуется одновременная передача температурных сигналов, обратной связи энкодера и Ethernet-данных в холодных условиях. Типичные применения: определение положения и скорости, межпроцессная связь, измерение температуры газов или жидкостей в печах и трубопроводах.

Технические характеристики (таблица)
ECN050-14S-01EM-IP65 | Характеристики
Ток и цепи: 5 групп для термопары, энкодера и Ethernet-сигналов
Номинальное напряжение: 0-24VAC/VDC
Диэлектрическая прочность: ≥300VAC@50Hz
Сопротивление изоляции: ≥100MΩ@300VDC
Контактное сопротивление: ≤30mΩ (50rpm)
Температура эксплуатации: -40°C~+60°C
Рабочая влажность: 60 %RH
Степень защиты: IP65
Скорость вращения: 0 ~ 300rpm
Внутренний диаметр: Ø50mm
Материал корпуса: алюминиевый сплав
Материал контактов: драгоценный металл
Размер проводов: по заказу
Длина проводов: по заказу
Способ крепления: фиксация со стороны статора с анти-вращающей вкладкой

Габаритный чертеж
Изображение габаритного чертежа доступно.

Особенности/технические характеристики

• Комбинированные каналы для термопары, энкодера и Ethernet, уменьшающие количество вращающихся интерфейсов
• Широкий диапазон рабочих температур: -40°C до +60°C для низкотемпературных применений
• Корпус IP65 — защита от пыли и струй воды
• Низкое контактное сопротивление (≤30mΩ при 50rpm) для стабильной передачи сигналов
• Возможность кастомизации размера и длины проводов под требования монтажа
• Корпус из алюминиевого сплава и контакты из драгоценных металлов для надежных электрических характеристик
• Внутренний диаметр Ø50mm подходит для распространённых валов и проходных конфигураций
• Разработано для скоростей до 300rpm с креплением статора и анти-вращающей вкладкой
