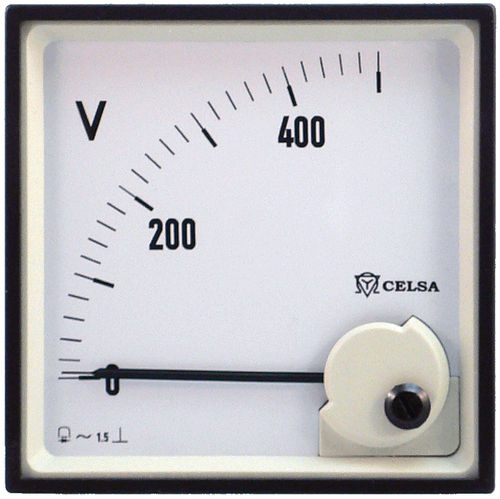

Измерительный инструмент напряжения перем.тока PR series

пер. токачастотыэлектронный

Панельные измерительные приборы с подвижной катушкой выпрямителя предназначены для измерения синусоидальных переменных токов и напряжений. Диапазон частот для вольтметров и миллиамперметров до 600 мА составляет от 25 до 10.000 Гц. Для тока свыше 1А - 5А частота не может превышать 50 или 60 Гц. (По запросу: 400 Гц). Возможно измерение более высоких токов и напряжений при подключении приборов через соответствующие измерительные трансформаторы. Электрические данные Перегрузочная способность в соответствии с DIN 43780 Постоянно 1,2-кратное номинальное значение Кратковременно 10 x IN 5 с амперметры 2 x вольтметра UN 5 с Время настройки составляет примерно 1 минуту. Потребление Вольтметр: прибл. 1 мА Амперметр: до 800 мА: падение напряжения от 1 до 1,5 В от 800 мА: прибл. 0,25 ВА Приборы с подвижной катушкой и выпрямителем Самоэкранирующаяся система выпрямителя с подвижной катушкой, с перемещением магнита по сердечнику и волосяными пружинами для создания восстанавливающего момента. Поворотный подвес с подпружиненными ювелирными подшипниками для защиты от вибраций и ударов. Шкалы шкала 90º (PR...)/ 240º (PAR...n), практически линейная. Слегка сжата в начале для вольтметров менее 40 В. Градуировка в начале шкалы электрически подавлена в вольтметрах номинального значения. o-fino. - Для прямого измерения переменного тока и напряжения или - Для подключения к трансформатору тока и напряжения - Класс 1,5
