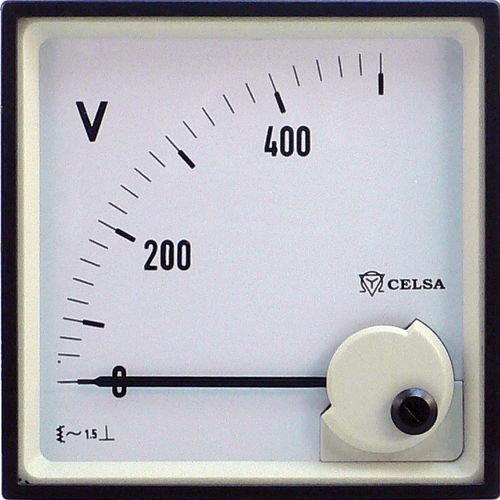

Измерительный инструмент напряжения перем.тока EQ series

пер. токачастотыэлектрический

Панельные измерительные приборы с подвижным корпусом используются в основном для измерения переменных токов и напряжений в диапазоне частот 15...100 Гц. Они показывают среднеквадратичное значение волны, даже с высокими гармониками, с незначительным влиянием на точность. Наши приборы обычно откалиброваны для синусоидального переменного тока. При токе свыше 100 А или высоком напряжении приборы должны подключаться через измерительные трансформаторы. Приборы Movin iron можно подключать в любом порядке без соблюдения полярности (ki) на трансформаторе тока. Шкала - 90º Класс - 1,5 Размеры в мм - 48 x 48 / 72 x 72 / 96 x 96 / 144 x 144 DIN-рейка - EQ35 Электрические данные Перегрузочная способность в соответствии с DIN 43780 Непрерывно 1,2-кратное номинальное значение Кратковременно 10 x IN 5 с в амперметрах 2 x UN 5 с в вольтметрах Время настройки составляет примерно 1 минуту. Потребление Амперметры до 15 A 0,5 ВА Амперметры более 15 A 0,8 ВА Вольтметр от 1 до 4,5 ВА Подвижные железные приборы Подвижный железный механизм с демпфированием силиконовым маслом. Поворотный подвес с подпружиненными ювелирными подшипниками для устойчивости к вибрациям и ударам. Шкалы шкала 90º, с начальным нажатием. Грубое-мелкое деление. Для амперметров со шкалой перегрузки охватывает от 10% (для 1,2In) до 35% (для 5In) от общей длины шкалы
