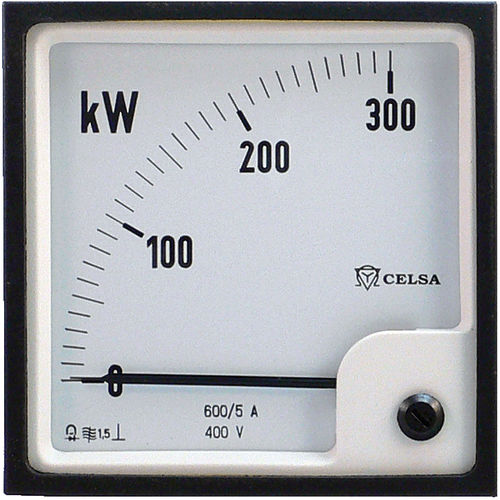

Измерительный инструмент напряжения перем.тока DQ series

пер. токачастотыэлектрический

Ваттметры DQ используются для измерения активной мощности. Существуют версии для однофазного переменного тока и трехфазного с 3 или 4 проводами для сбалансированных и несбалансированных нагрузок. Диапазон частот составляет 50-60 Гц. Ферродинамическая система, с одним измерительным элементом для DQ/1w, DQ/1d и DQ/1; два элемента для DQ/2 (аронная система) и 2 1/2 элемента для DQ/3. Демпфирование вихревых токов, с шарнирной подвеской и подпружиненными ювелирными подшипниками для защиты от вибрации и ударов. Потребление Потребление на пути тока < 0,2 ВА Потребление тока в цепи напряжения < 3,9 ВА Шкалы шкала 90º, практически линейная. Грубое и тонкое деление - полномасштабное значение должно быть от 0,2 до 2 раз больше номинальной кажущейся мощности, которая рассчитывается следующим образом: - Для однофазного переменного тока: S(W) = Первичное напряжение (В) x Первичный ток (А) - Для трехфазного переменного тока: S(W) = √3x Первичное напряжение (В) x Первичный ток (A) Если не указано иное, полномасштабное значение рассчитывается путем округления S до одного из следующих стандартных значений: 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 или их десятичных кратных значений. . По запросу: Нулевой центр. Например, -100-0-100 кВт Перегрузочная способность в соответствии с DIN 43780 Перегрузочная способность в непрерывном режиме 1,2 ln
