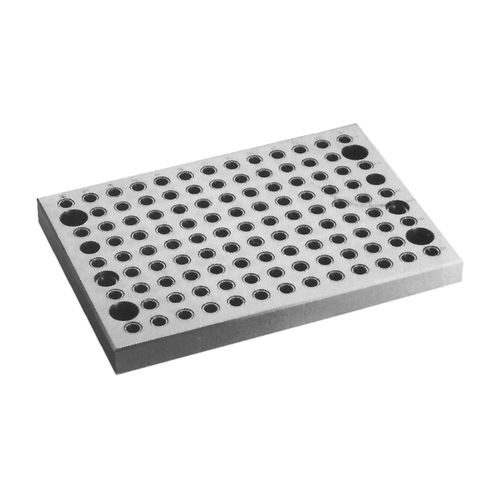

Точная фиксирующая пластина CL-BF00-0112
из чугунапрямоугольная

точная фиксирующая пластина
точная фиксирующая пластина
точная фиксирующая пластина
точная фиксирующая пластина
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
точная
Материал
из чугуна
Форма
прямоугольная

Описание

Новинка! Идеальные модульные панели для вертикальных обрабатывающих центров, включающие нашу стандартную (1/2-13) модульную систему. Чугунный материал обеспечивает превосходную точность, стабильность размеров и гашение вибраций. Готовая обработка с жесткими допусками, с сеткой многоцелевых отверстий, расположенных с шагом 2.0000" в пределах .0008" от истинного положения. Эти прямоугольные инструментальные пластины могут быть точно соединены для создания множества комбинаций длины и ширины. Пластины могут быть установлены как в продольном, так и в поперечном направлении. Длина каждой пластины равна ширине следующего большего размера, что позволяет создавать множество возможных комбинаций путем поворота пластин на 90°. Размер 20" x 24" показан здесь. Каждое многоцелевое отверстие на стандартной инструментальной панели или блоке MF40 имеет сверху идентификационную втулку 1/2" с резьбовой вставкой 1/2-13 под ней. Многоцелевые отверстия расположены в точной сетке размером 2.0000", с интервалом ±.0008 дюймов от истинного положения. Для одновременной локализации и крепления используются фиксирующие винты с прецизионным заземляющим буртиком. Для установки прямоугольной инструментальной пластины на T-образном столе (заказывайте отдельно для конкретного станка) требуются две установочные клавиши. Каждая пластина имеет два набора установочных отверстий для продольного или поперечного монтажа. Монтажные отверстия подходят практически для любого американского или метрического расстояния между пазами. Закрепите с помощью винтов с внутренним шестигранником и Т-образных гаек (заказываются отдельно). Монтажные аксессуары см. ниже в разделе "Похожие изделия".

---

Каталоги

Complete Catalog
Complete Catalog
688 Страницы
