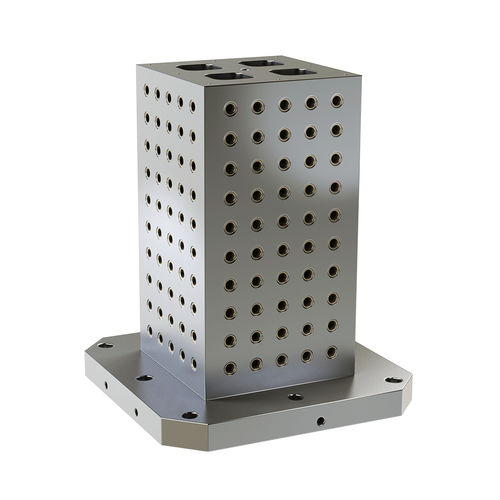

Крепежная стойка из чугуна CL-500300600-FTBM-50

модульная

Четырехсторонние инструментальные блоки - модульные, тяжелые 5/8" (500 мм) Модульное крепление Новая вещь! Прецизионный инструментальный блок для горизонтальных обрабатывающих центров, включающий в себя нашу модульную систему Heavy (5/8-11). Конструкция из цельного чугуна обеспечивает превосходную точность, стабильность размеров и гашение вибрации. Все четыре поверхности обрабатываются с жесткими допусками и соответствуют требованиям базы, с сеткой многоцелевых отверстий, расположенных на расстоянии 2.0000" в пределах .0008" от истинного положения. Универсальные монтажные отверстия подходят практически для любого дюйма или метрического расстояния между щелями. Представленные здесь инструментальные блоки подходят для квадратных поддонов 500 мм. Эти инструментальные блоки имеют четыре одинаковые поверхности, идеально подходящие для погрузки большого количества деталей среднего размера на поддон. Каждое многоцелевое отверстие на инструментальной пластине или блоке Standard System MF50 имеет сверху втулку с внутренним диаметром 5/8" и резьбовую вставку 5/8-11. Многоцелевые отверстия расположены в точной сетке размером 2,0000", расположенной на расстоянии ±,0008 дюймов от истинного положения. Локальные винты с заземляющим выступом используются для одновременной фиксации и крепления. Возможность двойного монтажа позволяет монтировать JIS (по двум контрольным краям) и DIN (по центру и радиальным отверстиям) с высокой точностью. Сведения о монтаже по стандарту DIN для ключей крепления поддонов см. в разделе "Соответствующие изделия" ниже. Универсальные монтажные отверстия подходят практически для любого дюйма или метрического расстояния между щелями. Корпус > Серый чугун, ASTM класс 45. Втулки > Высокоуглеродистая сталь, термически обработанная. Резьбовые вставки > Сталь. Соответствуют требованиям DFARS и RoHS.
