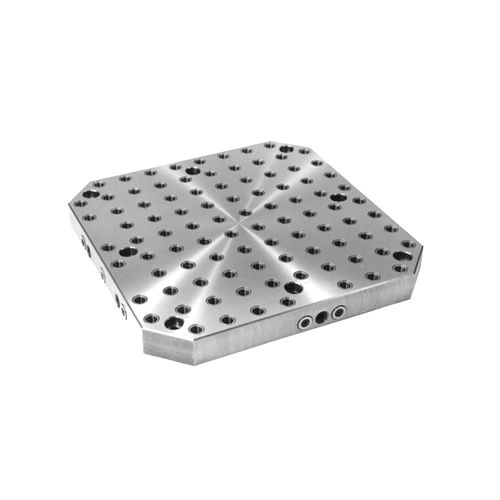

Модульная фиксирующая пластина CL-400-PTPM-50

из чугунаквадратная

Плиты квадратного паллета оборудуя – модульные, тяжелое 5/8" (400mm) Модульное Fixturing Идеальные модульные оборудуя плиты для горизонтальных подвергая механической обработке центров, включая нашу тяжелую (5/8-11) модульную систему. Материал литого железа обеспечивает главные точность, сохранность формы, и смачивать вибрации. Финиш, который подвергли механической обработке к плотным допускам, с решеткой универсальных отверстий размеченных на 2,0000" не позднее .0008" из истинного положения. Всеобщие устанавливая отверстия приспосабливать почти любые дюйм или метрическое дистанционирование слота, используя положение JIS бортовое. Оборудуя плиты показанные здесь приспосабливать паллеты 400mm квадратные. Каждое универсальное отверстие на тяжелых плите или блоке системы MF50 оборудуя имеет 5/8" втулка ID на верхней части с продетой нитку вставкой 5/8-11 под им. Универсальные отверстия обнаружены местонахождение в точное 2,0000" вид решетки, размеченный в пределах дюймов ±.0008 истинного положения. Устраивать винты, с плечом земли точности, использовано для того чтобы размещать и прикреплять в то же время. Установка JIS больше всего-общий путь обнаружить местонахождение оборудуя плиты и блоки на паллете горизонтальн-подвергать механической обработке-центра, с 2 точно, который подвергли механической обработке краями ссылки на 90° друг к другу. Плита или блок сперва вытягиваны против локаторов паллета бортовых используя 3 болта крышки головки винта с гнездом для торцового ключа, тогда прикрепили вниз с 4 до 8 болтами крышки головки винта с гнездом для торцового ключа, в зависимости от размера паллета.
