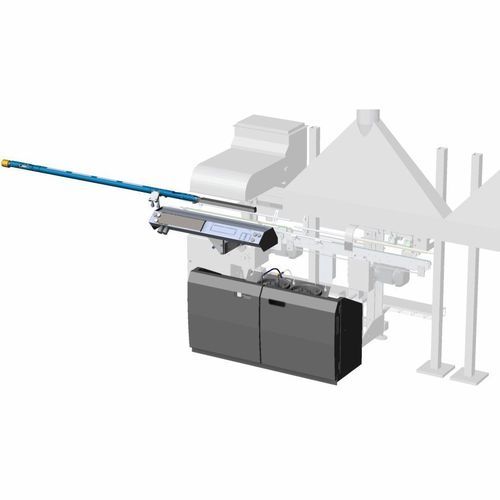

Машина для парафинирования/ламинирования лака LAS series

для цилиндрических объектовдля металладля алюминия

Обзор
Эффективная защита сварного шва имеет решающее значение для качества трехсоставной банки. Soudronic поставляет полностью автоматизированные системы порошкового покрытия и влажного лакирования для внутренних и наружных швов. Системы настраиваемы под различные конфигурации линии, скорости производства и размеры корпуса банки. Они разработаны для простой, чистой эксплуатации и низкого расхода порошка или лака.

Доступные серии (примеры)

• SOUCOAT P-80S / P-120S
  • Расположение: шов внутри
  • Применение: порошковое покрытие
  • Положение шва: верхний шов
  • Технология: порошковый лак
  • Скорость сварки: 9 – 115 м/мин
  • Диаметр корпуса: 45 – 330 мм
• PowerCOAT iP
  • Расположение: шов внутри
  • Применение: порошковое покрытие
  • Положение шва: верхний шов, нижний шов
  • Технология: порошковый лак
  • Скорость сварки: 8 – 80 м/мин
  • Диаметр корпуса: 52 – 400 мм
• PowerCOAT oP
  • Расположение: шов снаружи
  • Применение: порошковое покрытие
  • Положение шва: верхний шов, нижний шов
  • Технология: порошковый лак
  • Скорость сварки: 8 – 80 м/мин
  • Диаметр корпуса: 52 – 400 мм
• PRC
  • Расположение: шов снаружи
  • Применение: роликовое покрытие
  • Положение шва: верхний шов
  • Технология: влажный лак
  • Скорость сварки: 9 – 125 м/мин
  • Диаметр корпуса: 45 – 200 мм
• ORC / ORC-BP
  • Расположение: шов снаружи
  • Применение: роликовое покрытие
  • Положение шва: верхний шов (ORC) / нижний шов (ORC-BP)
  • Технология: влажный лак
  • Скорость сварки: ORC 10 – 100 м/мин; ORC-BP 10 – 100 м/мин
  • Диаметр корпуса: 45 – 330 мм
• DRC
  • Расположение: шов внутри
  • Применение: роликовое покрытие
  • Положение шва: верхний шов
  • Технология: влажный лак
  • Скорость сварки: 10 – 115 м/мин
  • Диаметр корпуса: 52 – 165 мм
• LNS
  • Расположение: шов внутри
  • Применение: лакирование Airless
  • Положение шва: верхний шов, нижний шов
  • Технология: влажный лак
  • Скорость сварки: 9 – 140 м/мин
  • Диаметр корпуса: 45 – 330 мм
• LAS
  • Расположение: шов внутри
  • Применение: лакирование Airspray
  • Положение шва: верхний шов
  • Технология: влажный лак
  • Скорость сварки: 9 – 125 м/мин
  • Диаметр корпуса: 52 – 330 мм
• ANL
  • Расположение: шов снаружи
  • Применение: кистевое нанесение лака
  • Положение шва: верхний шов
  • Технология: влажный лак
  • Скорость сварки: 9 – 25 м/мин
  • Диаметр корпуса: 99 – 330 мм
• OSS
  • Расположение: шов снаружи
  • Применение: лакирование Airless
  • Положение шва: верхний шов
  • Технология: влажный лак
  • Скорость сварки: 50 – 140 м/мин
  • Диаметр корпуса: 45 – 330 мм

Конструкция системы — ключевые элементы

• Распылительная балка с пистолетом SSCO и быстросъемным соединением
• Фильтр лака
• Прессуризованный бак для лака
• Система управления: автономная или интегрированная в сварочный аппарат или систему отверждения (опция)
• Всасывающий кожух и фильтробокс с вентилятором по поставке заказчика

Распылительная балка для лака (LSA) — характеристики

• Поддон для предотвращения загрязнения внутри корпуса банки
• Быстрое подключение и распылительный пистолет
• Простая регулировка ширины распыла и быстрая центровка
• Внутреннее охлаждение для высокой скорости сварки

Контейнер лака 2 (LC2)

• Оснащен двумя контейнерами для лака (по 18 л каждый)
• Один контейнер растворителя (18 л) для очистки труб, клапанов и пистолета
• Интегрированный фильтр лака
• Установлен на колесах для мобильности
• Опции: UTC (Uninterrupted Tank Change) и до 2 лопастных мешалок

Сервисный набор для влажного лака

• Ультразвуковая мойка (для распылительных применений)
• Иглы для чистки сопла и специальный ключ для сопла
• Фильтрующие картриджи (0.002", 0.003", 0.004") для распылительных применений
• Термометр, секундомер, вискозиметр DIN 4, щетка для очистки, скребок

Soudronic Insights Ready

• Базовая панель при подключении машины к Insights-совместимому оборудованию (например, сварочному аппарату)
• Предоставляет ограниченные по времени данные реального времени по производству на уровне машины и компонентов
• Доступные элементы: состояние машины, эффективность, статистика топ-5 ошибок, журнал событий

Типы машин — пример: семейство LAS

• LAS-E
  • Расположение: шов внутри
  • Применение: влажный лак
  • Положение шва: верхний шов
  • Скорость сварки: 9 – 125 м/мин
  • Диаметр корпуса: 52 – 330 мм
  • Поведение распыла: прерывистое, макс. 650 cpm
  • Лак: водная и растворительсодержащая основа
  • Контейнер лака: 3 × 18 л (лак / резерв / растворитель)
  • Управление: электроуправление (автономно или интегрировано)
• LAS-E U
  • Те же базовые диапазоны, что у LAS-E; разработан для интеграции UNICONTROL или автономной работы

Примечания

• Системы адаптируемы к различным форматам корпуса банки и конфигурациям линии; доступны многочисленные опции и аксессуары для соответствия требованиям производства и процесса.
• Все технические диапазоны (скорость сварки, диаметр корпуса, диапазоны вязкости, объемы контейнеров) зависят от выбранной серии и конфигурации.

Технические характеристики / спецификации

• Типичные диапазоны скорости сварки по сериям: 8 – 80 м/мин; 9 – 125 м/мин; 10 – 115 м/мин; 50 – 140 м/мин (зависит от серии)
• Диапазоны рабочих диаметров корпуса: 45 – 400 мм (зависит от серии)
• Контейнер лака: типичные 18 л контейнеры; системы часто используют 2–3 контейнера (лак, резерв, растворитель)
• Вязкость лака (DIN стакан 4) для семейства LAS: прибл. 15 – 20 с
• Порошковая апplikация: технология порошкового лака для внутренних/внешних швов (конкретные серии)
• Опции влажного лака: доступны технологии airless, airspray, роликовое и кистевое нанесение
• Пример поведения распыла: прерывистое нанесение до 650 cpm (LAS)
• Доступные аксессуары: UTC (Uninterrupted Tank Change), лопастные мешалки, Liquid Lacquer Monitor (LLM), опорные конвейеры, режущий механизм для полос, прецизионные весы для измерения порошка/лака, измеритель толщины покрытия (MICRO.MATE), регистратор данных отверждения (CURE.LOG)
