Система защиты PRC series

Обзор продукта
Установки защиты шва Soudronic наносят прочный слой жидкого лака на наружный шов трехкомпонентной банки для предотвращения коррозии и обеспечения стабильного качества. Системы доступны в полностью автоматизированном исполнении и настраиваются под скорость производства, диаметр корпуса и компоновку линии, обеспечивая низкий расход лака и упрощенное обслуживание.

Системы защиты шва и области применения

• Полностью автоматические роликовые или распылительные системы для защиты внешних или внутренних швов
• Адаптируются к широкому диапазону производственных скоростей и диаметров корпуса
• Спроектированы для чистой работы, минимального расхода лака и простой интеграции

Функции и преимущества — PRC (лакировка наружного шва)

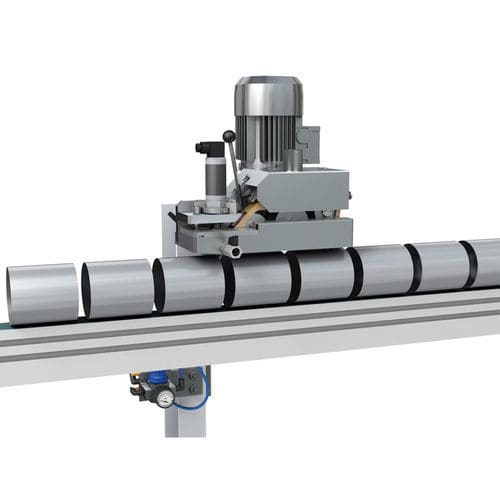

Роликовая лакировочная установка PRC наносит тонкую равномерную пленку лака на наружный шов. Специальные материалы роликов (сталь, синтетика, мягкая/жесткая резина) обеспечивают равномерное покрытие на профилированных и круглых банках, при этом лак подается непрерывно из бака в резервуар передачи.

• Бесступенчатая скорость вала нанесения, синхронизированная с конвейером
• Качественные рабочие валы для равномерного распределения лака
• Возможность монтажа на стандартные конвейерные системы
• Тонкая пленка для экономичного расхода лака
• Чистая работа и удобство эксплуатации
• Интегрированный контроль уровня лака для непрерывного производства

Основные компоненты (PRC)

• Резервуар лака (бутылка или прессованный бак)
• Приводной рабочий вал
• Частотно-регулируемый мотор с синхронизацией скорости
• Сменные рабочие валы (варианты PRC-T / PRC-TS / PRC-TD / PRC-TDS)
• Датчики уровня лака
• Сервисный комплект для обслуживания

Контроль уровня лака
Автоматические датчики обнаруживают низкий уровень лака в бутылках или в резервуаре передачи и сигнализируют о необходимости дозаправки. Если дозаправка не выполнена в заданный интервал, может быть инициирована опциональная остановка линии для защиты качества шва и предотвращения выпуска брака.

Сервисный комплект для жидкого лака

• Ультразвуковая мойка (для распылительных компонентов)
• Иглы для чистки сопел и специальный ключ для сопел (распыление)
• Фильтрующие картриджи (0.002", 0.003", 0.004" для распылительных систем)
• Термометр, секундомер, вискозиметр (DIN 4), щетка для чистки и скребок

Soudronic Insights Ready
При подключении к линии с поддержкой Insights-ready базовая панель отображает ограниченный по времени набор статистики по производству в реальном времени: состояние машины, показатели эффективности, топ-5 ошибок и журнал событий для дистанционного мониторинга и поиска неисправностей.

Типы машин (краткое)

• PRC-T — расположение: шов снаружи; применение: жидкий лак; положение шва: верхний шов; макс. скорость: 70 м/мин; Ø корпуса: 45–200 мм (*); ширины/материалы валов: синтетика 15 (20 по запросу) / мягкая резина 16 / твердая резина 16 (20 по запросу); емкость лака: бутылка 2 л; контроль уровня: да
• PRC-TS — шов снаружи; жидкий лак; верхний шов; макс. 70 м/мин; Ø корпуса: 45–99 мм; валы сталь 7/8/10/12/15/18 мм; емкость лака: бутылка 2 л; контроль уровня: да
• PRC-TD — шов снаружи; жидкий лак; верхний шов; макс. 125 м/мин; Ø корпуса: 45–200 мм (*); ширины/материалы валов: синтетика 15 (20 по запросу) / мягкая резина 16 / твердая резина 16 (20 по запросу); емкость лака: прессurized 9 л; контроль уровня: да
• PRC-TDS — шов снаружи; жидкий лак; верхний шов; макс. 125 м/мин; Ø корпуса: 45–99 мм; валы сталь 7/8/10/12/15/18 мм; емкость лака: прессurized 9 л; контроль уровня: да

Доступные серии (примеры)

• SOUCOAT P-80S / P-120S — порошковое покрытие для внутреннего шва (скорость 9–115 м/мин, Ø корпуса 45–330 мм)
• PowerCOAT iP / PowerCOAT oP — порошок для внутренних/наружных швов (скорость 8–80 м/мин, Ø корпуса 52–400 мм)
• PRC / ORC / ORC-BP / DRC — роликовые системы для влажной лакировки наружных швов (разные диапазоны скорости и диаметров)
• LNS / LAS / ANL / OSS — системы airless/airspray/brush для влажной лакировки, для разных положений шва и форматов

Применение и настройка

• Конфигурируемо для нанесения на внутренний или наружный шов
• Несколько технологий нанесения: роликовое нанесение, airless-распыление, airspray, кистевое нанесение, порошковое покрытие
• Адаптируемо для верхнего и нижнего шва
• Опции: транспортёры лака (LARC / LAC), транспортёры для отбраковки банок, регулируемые направляющие и поддоны для сбора

Технические характеристики

• Типичные диапазоны скоростей сварки: 8–140 м/мин в зависимости от серии и применения
• Диапазоны диаметров корпуса: 45–400 мм в зависимости от серии
• Поддержка порошковых и жидких лаков; жидкие системы поддерживают водные и растворительсодержащие лаки
• Типичная вязкость лака (DIN-чашка 4): ~25–35 с для жидких систем
• Емкости лака: бутылки (2 л) или прессованные ёмкости (напр. 9 л)
• Интегрированный контроль уровня лака с сигнализацией и опциональной остановкой линии
• Материалы валов: синтетика, мягкая/жесткая резина, сталь; доступны разные ширины
• Управление: частотно-регулируемые моторы и синхронизация скорости с конвейером
• Сервис и обслуживание: специализированный сервисный комплект для жидкого лака (очистка, фильтры, инструменты)
