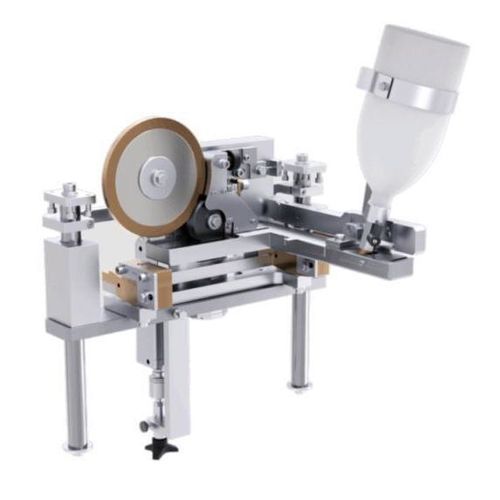

Система защиты ORC-BP series

Обзор продукта
Эффективная защита сварного шва имеет решающее значение для качества трехкомпонентной банки. Мы поставляем полностью автоматические системы порошкового и влажного лакирования для внутренних и наружных швов. Системы настраиваются под любые конфигурации линии, скорости производства и размеры корпуса банки. Они обеспечивают чистую работу и низкий расход порошка или лака.

Ключевые возможности

• Полностью автоматические системы порошкового покрытия и влажного лакирования для внутренних и наружных швов
• Настраиваются по скорости производства и размерам корпуса банки
• Низкий расход порошка или лака, простой и чистый процесс работы
• Доступны в базовой или полностью автоматической конфигурации и как автономные блоки

Применения / Фильтры, показанные на странице

• Расположение: Seam Inside, Seam Outside
• Применение: Powder Coating, Lacquer Airless, Lacquer Airspray, Roller Coating, Lacquer Brush Coating
• Положение шва: top weld, bottom weld

Серии (примеры на странице)

• SOUCOAT P-80S / P-120S
• PowerCOAT iP
• PowerCOAT oP
• PRC
• ORC
• ORC-BP
• DRC
• LNS
• LAS
• ANL
• OSS

Типы машин (пример строки на странице)
ORC-BPM | Расположение: Seam Outside | Применение: Wet Lacquer | Положение шва: bottom weld | Скорость сварки [m/min]: 10 – 100 | Диаметр корпуса [mm]: 45 – 330 | Ширина валика [mm]: синтетический: 10/12/15/20; стальной: 4/7.2/10; резиновый: 10 | Тип лака: водные и растворительсодержащие | Вязкость лака DIN Cup 4 [сек]: 25 – 35 | Ёмкость лака: бутылка, 2 литра | Контроль уровня лака: датчик уровня с настраиваемыми временем безопасности через HMI | Автономная система: да (стандарт) | Привод: безщеточный двигатель 24 VDC

Особенности и преимущества (выбранные примеры)

• Надёжный узел нанесения: универсальная наружная установка для всех типов банок (пищевые, напитки и аэрозоли) с простым регулированием высоты, опцией подъёма и путями обновления от базовой до полностью автоматической
• Контроль уровня лака: автоматическое обнаружение низкого уровня с предупреждениями в HMI и логикой остановки линии при несвоевременном пополнении
• Современный и удобный HMI: ПЛК с сенсорным экраном, рецепты, журналы ошибок (текст и изображение), оценка эффективности, рекомендации по техническому обслуживанию и встроенные инструкции по эксплуатации
• Высококачественные наносимые валики: синтетические, резиновые или стальные валики для разных ширин боковой полосы и требований к износостойкости
• Эргономичная и экономящая место стойка: автономные версии размещают ёмкости с лаком и управление в одной компактной стойке

Аксессуары (выбранные)

• MICRO.MATE прибор для измерения толщины покрытия (измеряет покрытия на железо/сталь 0–1000 µm, диаметр пятна 2 mm)
• CURE.LOG регистратор данных для записи температуры печи/скручивания/ударов для мониторинга профиля отверждения и диагностики
• Stripe Cutter STC для вырезки полосок из сваренных/покрытых корпусов банок для ОТК (различные форматы диаметров и ширины полосы)
• Precision Balance PWB для быстрого и надёжного контроля нанесённого количества порошка/влажного лака (диапазон 0–500 g; дискретность 0,001 g)

Технические характеристики

• Поддерживаемые методы покрытия: Powder coating, Wet lacquer (airless, airspray, roller, brush)
• Расположение шва: внутренний (Seam Inside) и внешний (Seam Outside)
• Поддерживаемые позиции шва: top weld, bottom weld
• Типичные диапазоны скорости сварки (по сериям): напр. 8–80 m/min, 9–115 m/min, 9–140 m/min, 10–100 m/min, 10–125 m/min (зависит от серии)
• Диапазоны диаметров корпуса (примеры): 45–330 mm, 52–400 mm, 45–200 mm, 52–165 mm, 99–330 mm (зависит от серии)
• Материалы/ширины валиков: синтетические (10/12/15/20 mm), резиновые (10 mm), стальные (4/7.2/10 mm)
• Вязкость лака (DIN Cup 4): типично 25–35 сек (пример ORC-BP)
• Ёмкости лака: бутылка 2 L (малые блоки) или напорный 18 L бак для лака (опции автоматической подачи/давления)
• Контроль уровня лака: датчик с настраиваемым временем безопасности и интеграцией в HMI; при отсутствии пополнения инициируется останов линии
• Привод наносимых узлов: 24 VDC безщеточный двигатель (пример типов машин)
• Управление: ПЛК с сенсорным HMI, управление рецептами, журналы ошибок с изображениями, оценка эффективности, рекомендации по обслуживанию
• Опции модернизации: автоматическая подача лака из 18 L напорного бака, мониторинг времени работы насоса/без насоса, мониторинг расхода лака, дополнительный растворительный бак для очистки
