Этот миниатюрный датчик силы был оптимизирован с учетом его высоты и составляет всего 3,4 мм - самый низкий из известных датчиков с тензометрической технологией. Его высота едва превышает диаметр соединительного кабеля, поэтому он может быть размещен в условиях ограниченного пространства. Наряду с минимальной геометрией, датчик силы также очень легкий. Он имеет высокую резонансную частоту, что позволяет отслеживать быстро меняющиеся изменения нагрузки. Несмотря на предельную миниатюрность, в своем применении он остается абсолютно надежным и пригодным для промышленности, не только в отношении очень гибких кабельных соединений или полной сварки датчиков для диапазонов измерения ≥ 0 ... 10 Н.

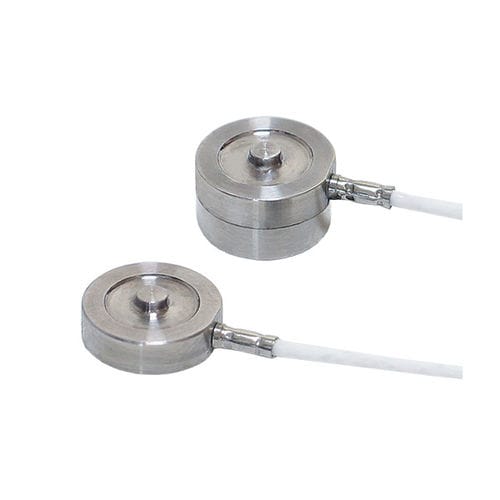

Миниатюрные датчики силы сжатия представляют собой плоские цилиндрические диски с закрытыми днищами. Центральная кнопка приложения нагрузки для восприятия силы сжатия является встроенной частью верхней части, которая представляет собой мембрану датчика. В нижней части на внутренней стороне корпуса закреплены датчики деформации, соединенные между собой полным мостом Уитстоуна. Он передает, для приложений силы, выходное напряжение, которое прямо пропорционально величине измерения.
Соединительный кабель выходит радиально из корпуса датчика и дополнительно стабилизируется корпусом для диапазонов измерений ≥ 0 ... 10 Н. Опорная область нижней части датчика кольцевая, однако для диапазона измерений 0 ... 5 Н она расположена в виде круга.
---
