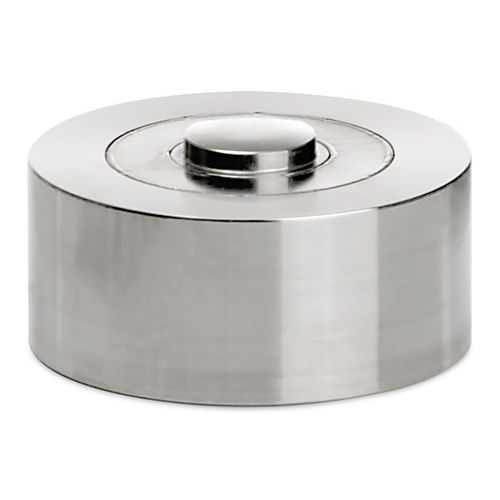

Датчик силы при сжатии 8526

тип кнопкас помощью тензометрического датчика1 мВ/В

Компрессионный тензодатчик - 8526 Благодаря компактной форме и трем крепежным отверстиям на нижней стороне, датчик нагрузки на сжатие 8526 может использоваться в различных областях. Благодаря широкому выбору диапазонов измерений от 0 ... 100 Н до 0 ... 1 МН, он действительно способен решить множество измерительных задач, от лабораторных до использования в тяжелой промышленности. Встроенная кнопка нагрузки обеспечивает простое и надежное приложение измеряемой силы. Угловые погрешности при приложении нагрузки с отклонением от оси измерения до 3° оказывают лишь незначительное влияние на измерительный сигнал. Для достижения идеальной точности измерений тензодатчик следует устанавливать на отшлифованную поверхность с твердостью не менее 60 HRC. Конструкция тензодатчика модели 8526 включает в себя внутреннюю эластичную мембрану, к которой прикреплены тензорезисторы. Когда к тензодатчику прикладывается сжимающая нагрузка, мембрана упруго деформируется и передает свое напряжение на тензодатчики. Те, в свою очередь, реагируют пропорциональным изменением своего омического сопротивления, которое можно оценить с помощью подходящего усилителя или устройства отображения. ОСОБЕННОСТИ: Диапазоны измерений от 0 ... 100 Н до 0 ... 1 МН Чрезвычайно компактная конструкция Для статических и динамических измерений Три резьбовых отверстия на дне для легкого монтажа и кабель, подходящий для применения с волочильной цепью Класс защиты IP64 Относительная нелинейность: ≤ ±0,1 % F.S. Стандартизированный выходной сигнал опционально поставляется бустер TEDS Сигнальный выход: 1 мВ/В, Степень защиты: IP64, Защита от перегрузки: Нет, Диапазон рабочих температур: -30 ... +80 °C, для статических и динамических измерений
