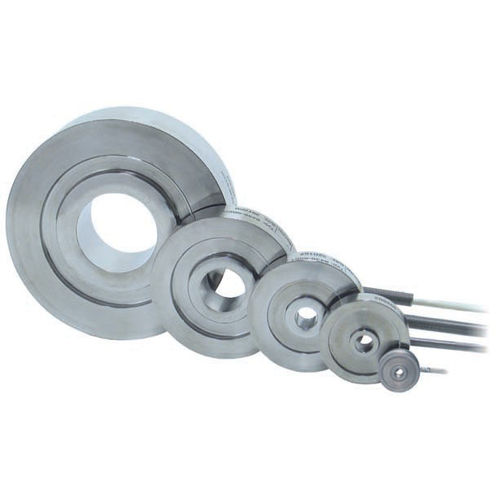

Датчик силы растяжение сжатие 8438
кольцевойс помощью тензометрического датчикакомпактный

датчик силы растяжение  сжатие
датчик силы растяжение  сжатие
датчик силы растяжение  сжатие
датчик силы растяжение  сжатие
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
растяжение сжатие
Конструкция
кольцевой
Технология
с помощью тензометрического датчика
Другие характеристики
компактный, из нержавеющей стали, миниатюрный
Сила

МАКС.: 200 000 N

МИН.: 0 N

Описание

Измеряемая сила должна быть приложена аксиально и перпендикулярно ко всей поверхности внутренней и внешней полос датчика в противоположном направлении. Преобразование действующей силы в электрический выходной сигнал осуществляется тензорезисторами, соединенными между собой в цепь полного моста. Для достижения оптимальной точности основание датчика должно опираться на гладкую ровную поверхность, закаленную до твердости не менее ≥ 58 HRC с достаточными размерами. Приваренная к поверхности крышка основания оказывает стабилизирующее воздействие на чувствительный элемент. В любом случае следует избегать боковых сил, так как они искажают результаты измерений. Разгрузка кабеля датчика от натяжения и изгиба должна осуществляться со стороны машины. ОСОБЕННОСТИ: - Диапазоны измерения от 0 ... 100 Н до 0 ... 200 кН - Центрическое отверстие - Плоская конструкция диска - Изготовлен из нержавеющей стали - Полностью сварной корпус датчика - Возможна стандартизация номинального значения характеристики - бурстер TEDS поставляется опционально

---

Каталоги

Data Sheet - Model 8438
Data Sheet - Model 8438
6 Страницы
Load Cells
Load Cells
25 Страницы
